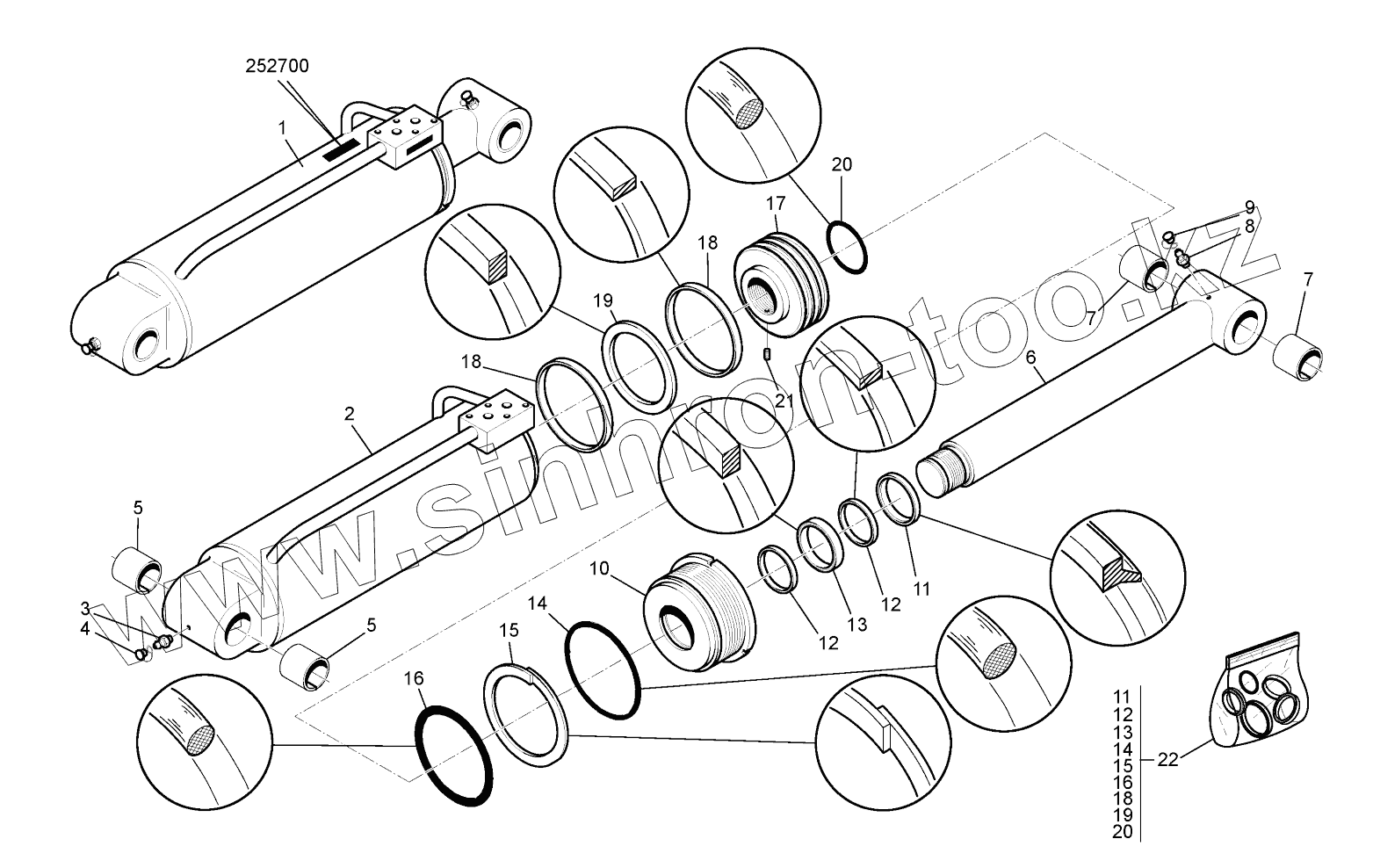

Каталог запасных частей к технике: MANITOU MT-X1740SLTS3-E3. HYDRAULIC (Tilt cylinder)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
8
9
10
11
11
12
12
12
13
13
14
14
15
15
16
16
17
18
18
18
19
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 252700 Cylinder ass'y
2 551268 Cylinder liner
3 125963 Grease nipple
4 192777 Cover
5 209455 Bushing
6 551267 Rod
7 209455 Bushing
8 125963 Grease nipple
9 192777 Cover
10 703626 Cylinder head
11 551273 Seal
12 600741 Seal
13 51981 Seal
14 551272 ''0'' ring
15 551271 Seal
16 551270 Seal
17 551263 Piston
18 551265 Seal
19 551266 Seal
20 5239 0 ring
21 551264 Screw
22 551274 Seal kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
