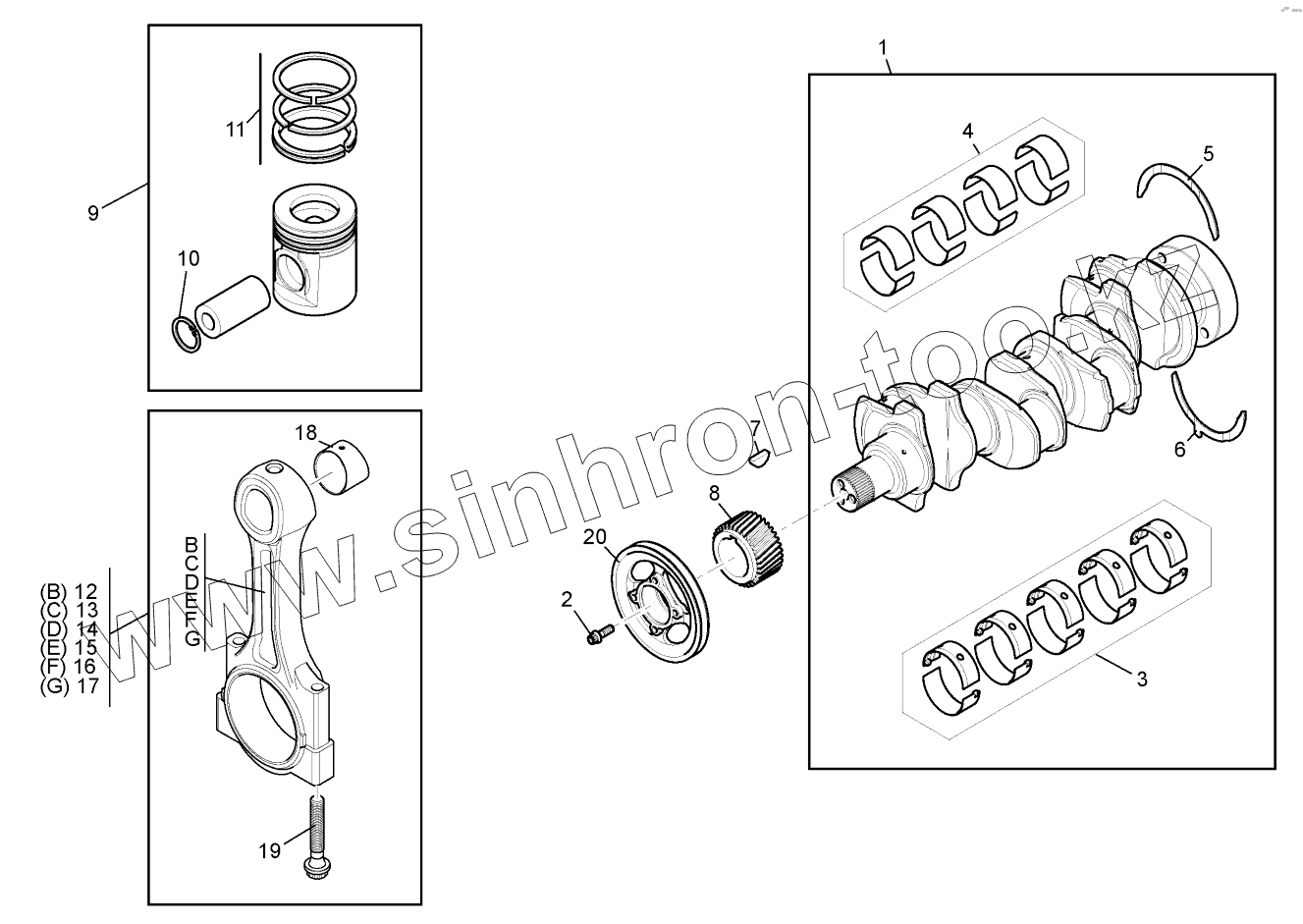

Каталог запасных частей к технике: MANITOU MT-X1740SLTS3-E3. CRANKSHAFT, PISTONS AND CONNECTING RODS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 750507 Crankshaft
2 882123 Screw
3 750509 Bearing set
3 750510 Bearing set
3 750511 Bearing set
3 788145 Bearing set
4 750508 Bearing set
5 109834 Spacer washer
5 133768 Spacer washer
6 109835 Spacer washer
6 133770 Spacer washer
7 133636 Wedge
8 604912 Drive pinion
9 747605 Piston
10 563226 Circlip
11 740840 Piston ring set
12 750513 Connecting rod
13 750514 Connecting rod
14 750515 Connecting rod
15 750516 Connecting rod
16 750517 Connecting rod
17 750518 Connecting rod
18 604910 Connecting rod bearing
19 750512 Screw
20 881993 Pulley
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
