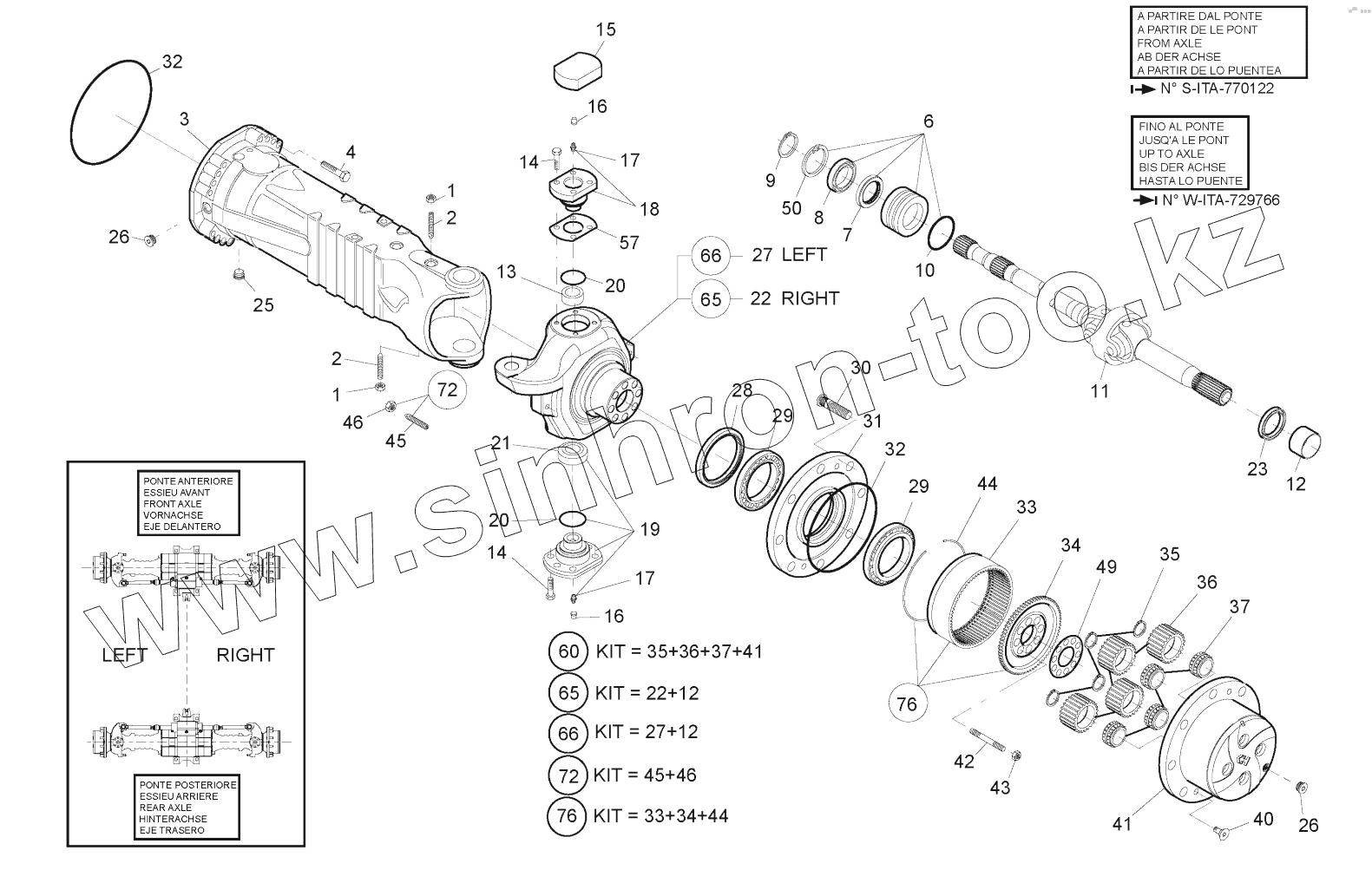

Каталог запасных частей к технике: MANITOU MT-X1440SLTS4-E3. FRONT AXLE REDUCTION GEAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
6
7
8
9
10
11
12
12
12
13
14
14
15
16
16
17
17
18
19
20
20
21
22
22
23
25
26
26
27
27
28
29
29
30
31
32
32
33
33
34
34
35
35
36
36
37
37
40
41
41
42
43
44
44
45
45
46
46
49
50
57
57
57
60
65
65
66
66
72
72
76
76
Позиция на иллюстрации Заводской номер детали Название детали
1 58548 Nut
2 562750 Retaining screw
3 564241 Lateral casing
4 702138 Screw
6 563903 Bushing
7 108100 Ring
8 125016 Bearing ball 6210
9 9999 Circlip
10 562752 Seal
11 930404 Cardan
12 477847 Ring
13 744806 Ring
14 778359 Screw
15 600603 Cover
16 107796 Plug
17 51534 Straight greaser
18 564678 Steering wheel swivel
19 564898 Steering wheel swivel
20 562499 Rubber ring
21 562500 Ball joint
22 603696 Steering box
23 603653 Watertight seal
25 702418 Drain plug
26 603638 Drain plug
27 603819 Steering box
28 604656 Watertight seal
29 562504 Roller bearing
30 704616 Stud
31 601246 Wheel hub
32 106533 O ring
33 564133 Toothed gear ring
34 565998 Bracket
35 562508 Circlip
36 562509 Planet gear (teeth)
37 562510 Bearing
40 44503 Screw
41 729518 Support
42 749982 Stud bolt
43 750337 Nut
44 562514 Circlip
45 602219 Screw
46 18422 Nut
49 787432 Metal safety plate
50 1460 Ring
57 564679 Shim
57 564680 Shim
57 564681 Shim
60 706354 Planet gear support kit
65 603696 Steering box
66 603819 Steering box
72 703528 Screw
76 706355 Support kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
