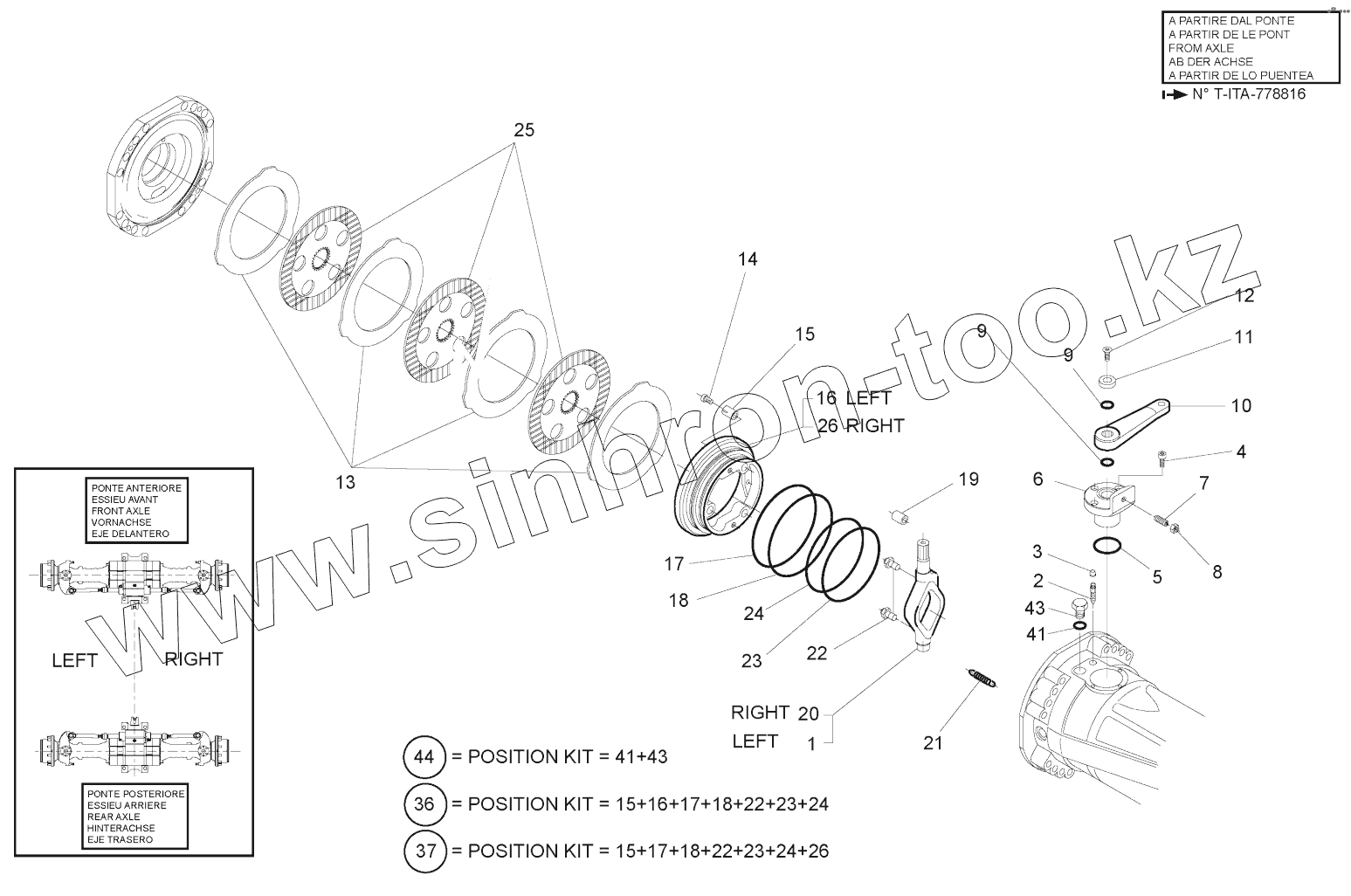

Каталог запасных частей к технике: MANITOU MT-X1440SLTS4-E3. FRONT AXLE HYDRAULIC BRAKE
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
16
16
17
17
17
18
18
18
19
20
21
22
22
22
23
23
23
24
24
24
25
26
26
36
37
41
41
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 562547 | Lever | |
| 2 | 106010 | Bleeder screw | |
| 3 | 107796 | Plug | |
| 4 | 55940 | Screw | |
| 5 | 134656 | "0" ring | |
| 6 | 602218 | Dowel bush | |
| 7 | 562550 | Screw | |
| 8 | 58528 | Nut | |
| 9 | 476289 | O ring | |
| 10 | 105988 | Control lever | |
| 11 | 476290 | Washer | |
| 12 | 42412 | Screw | |
| 13 | 53017592 | Intermediate disc | |
| 14 | 706901 | Adjusting screw | |
| 15 | 602296 | Spring | |
| 16 | 563905 | Piston | |
| 17 | 895855 | O ring | |
| 18 | 895855 | O ring | |
| 19 | 704506 | Centring pin | |
| 20 | 562554 | Lever | |
| 21 | 562520 | Spring | |
| 22 | 781712 | Pin | |
| 23 | 895854 | O ring | |
| 24 | 895854 | O ring | |
| 25 | 786594 | Brake disc | |
| 26 | 563906 | Piston | |
| 36 | 940437 | Piston | |
| 37 | 940438 | Piston | |
| 38 | 602007 | O ring | |
| 41 | 894463 | Plug | |
| 43 | 798014 | Screw | |
| 44 | 894463 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
