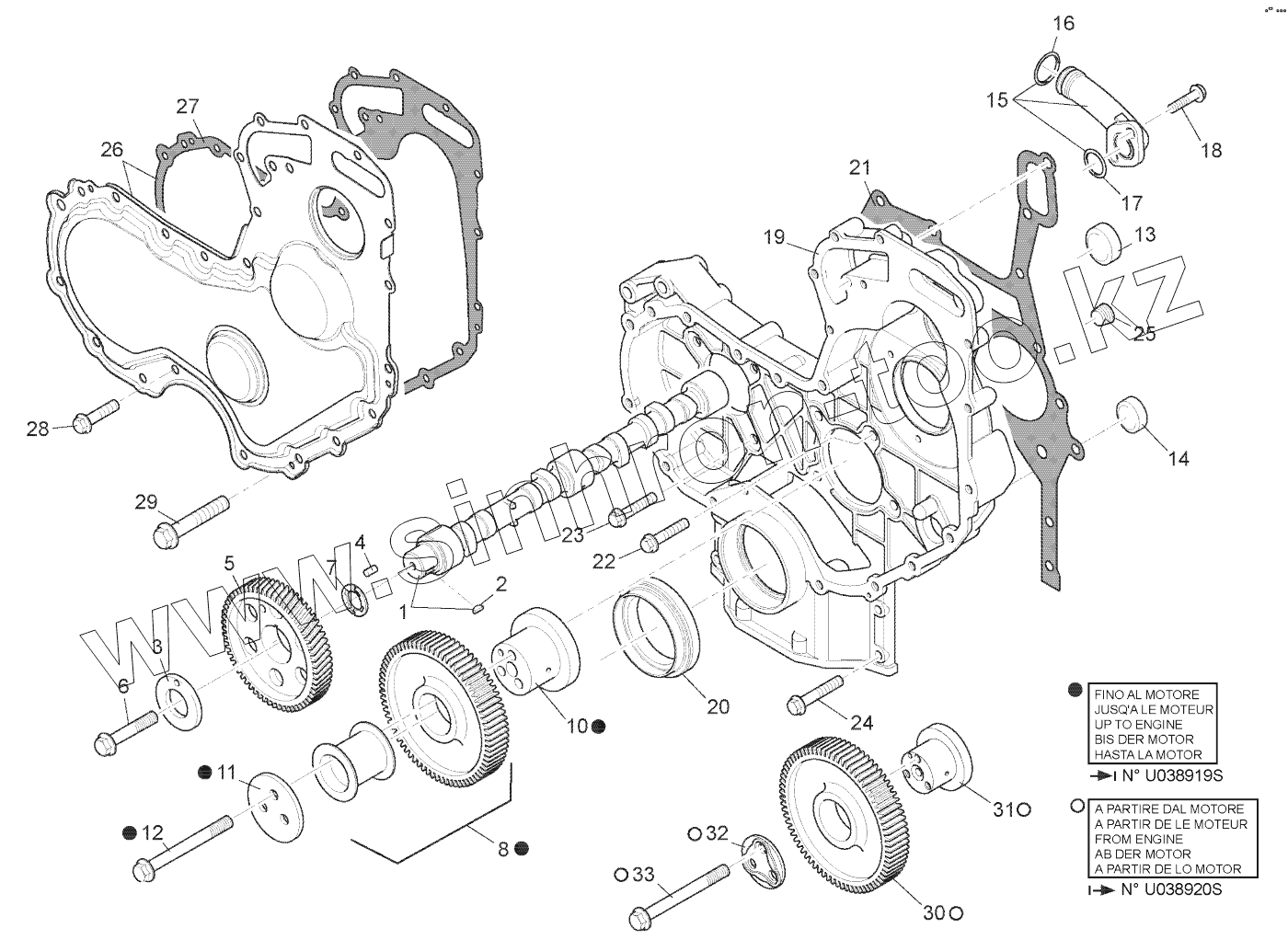

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. TIMING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 750519 Camshaft
2 133636 Wedge
3 474007 Washer
4 133714 Guide
5 604950 Gearing
6 473297 Screw
7 702007 Tab washer
8 703172 Gearing
10 706973 Hub
11 750216 Plate
12 473996 Screw
13 604941 Plug
14 604942 Plug
15 604943 Connection
16 604944 Seal
17 604945 Pin
18 107363 Screw
19 746413 Housing
20 706971 Seal
21 706972 Seal
22 473951 Screw
23 107363 Screw
24 474005 Screw
25 133739 Plug
26 704545 Housing assembly
27 702056 Seal
28 474064 Screw
29 476074 Screw
30 750215 Intermediate pinion
31 747530 Spacer
32 750216 Plate
33 473996 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
