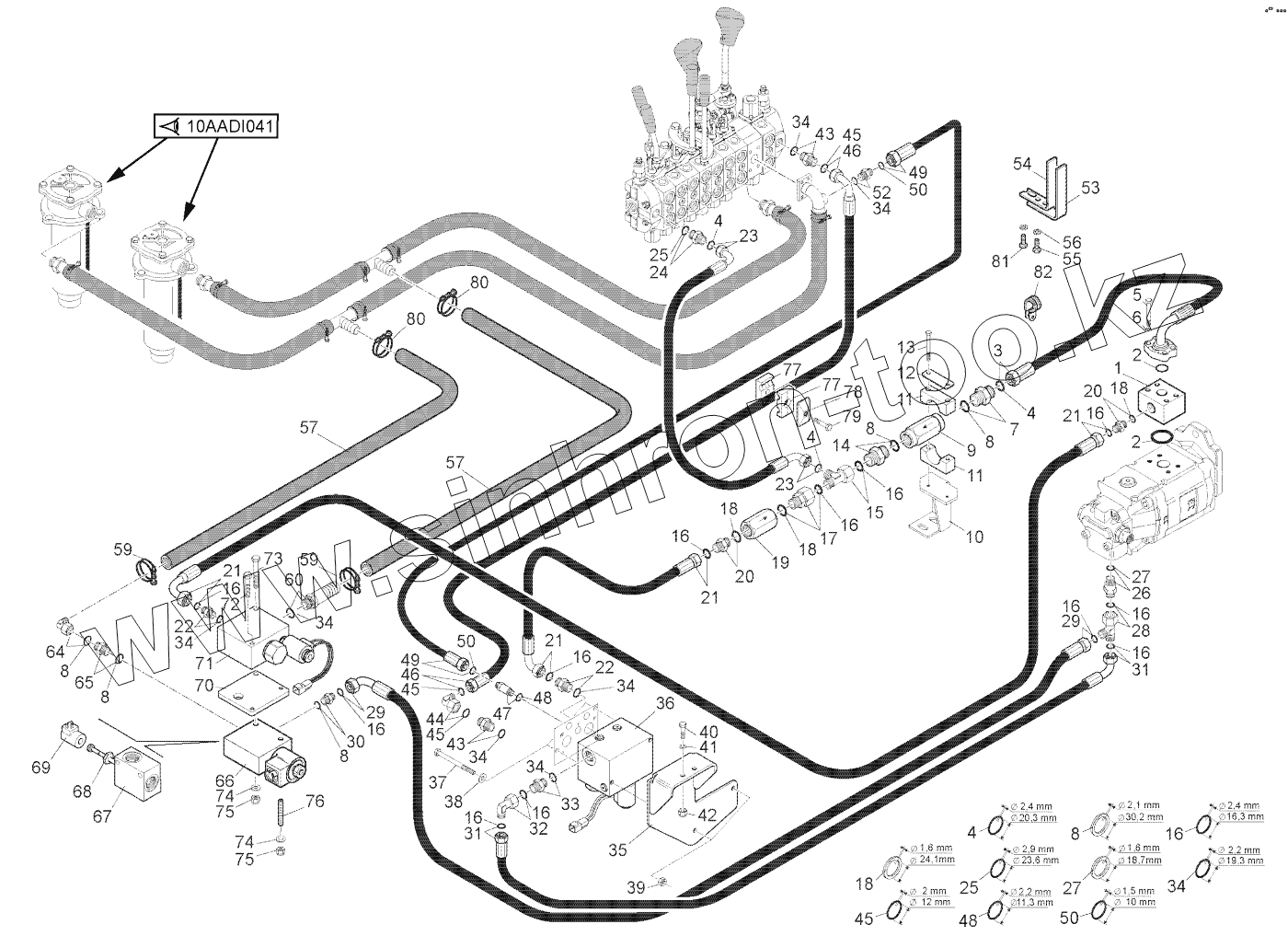

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. HYDRAULIC (Principal circuit)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
4
5
6
7
8
8
8
8
8
8
9
10
11
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
16
17
18
18
18
18
19
20
20
21
21
21
21
22
22
23
23
24
25
25
26
27
27
28
29
29
30
31
31
32
33
34
34
34
34
34
34
34
34
35
36
37
38
39
40
41
42
43
43
44
45
45
45
45
46
46
47
48
48
49
49
50
50
50
52
53
54
55
56
57
57
59
59
60
64
65
66
67
68
69
70
71
72
73
74
74
75
75
76
77
77
78
79
80
80
81
82
Позиция на иллюстрации Заводской номер детали Название детали
1 214113 Plate
2 27188 O-ring
3 261655 Hose
4 190876 O ring
5 40760 Screw
6 42232 Washer
7 191698 Union
8 190875 Watertight seal
9 220321 One-way valve
10 278301 Support
11 173717 Collar
12 177082 Plate
13 165919 Screw
14 200324 Connection
15 224941 Adaptor t-connector
16 86788 O ring
17 194814 Adaptor connector
18 190878 Watertight seal
19 60693 One-way valve
20 482664 Union
21 203676 Hose
22 167923 Union
23 257842 Hose
24 174543 Connection
25 169372 O ring
26 200481 Pipe fitting
27 184787 Watertight seal
28 224941 Adaptor t-connector
29 207839 Hose
30 200324 Connection
31 203676 Hose
32 217043 Elbow connector adaptor
33 167923 Union
34 169373 O ring
35 277209 Support
36 278073 Valve
37 160565 Screw
38 61674 Washer
39 54242 Nut
40 267870 Screw
41 174132 Washer
42 162229 Nut
43 167925 Union
44 193325 Elbow connector adaptor
45 219457 O ring
46 241463 Hose
47 278366 Pipe fitting
48 177588 O ring
49 211709 Hose
50 190874 O ring
52 726291 Pipe fitting
53 220930 Shift rail
54 220929 Guide
55 54951 Screw
56 42325 Washer
57 224572 Sleeve
59 71940 Clamp
60 278377 Pipe fitting
64 215921 Notched elbow connector
65 217139 Union
66 252312 Electrovalve
67 705968 Hydraulic block
68 705967 Electrovalve
69 224828 Solenoid
70 278311 Plate
71 278147 Valve
72 58533 Screw
73 278340 Screw
74 44025 Washer
75 54242 Nut
76 282223 Screw
77 170387 Half clamp
78 168854 Protection plate
79 58530 Screw
80 31089 Clamp
81 57446 Screw
82 175751 Clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
