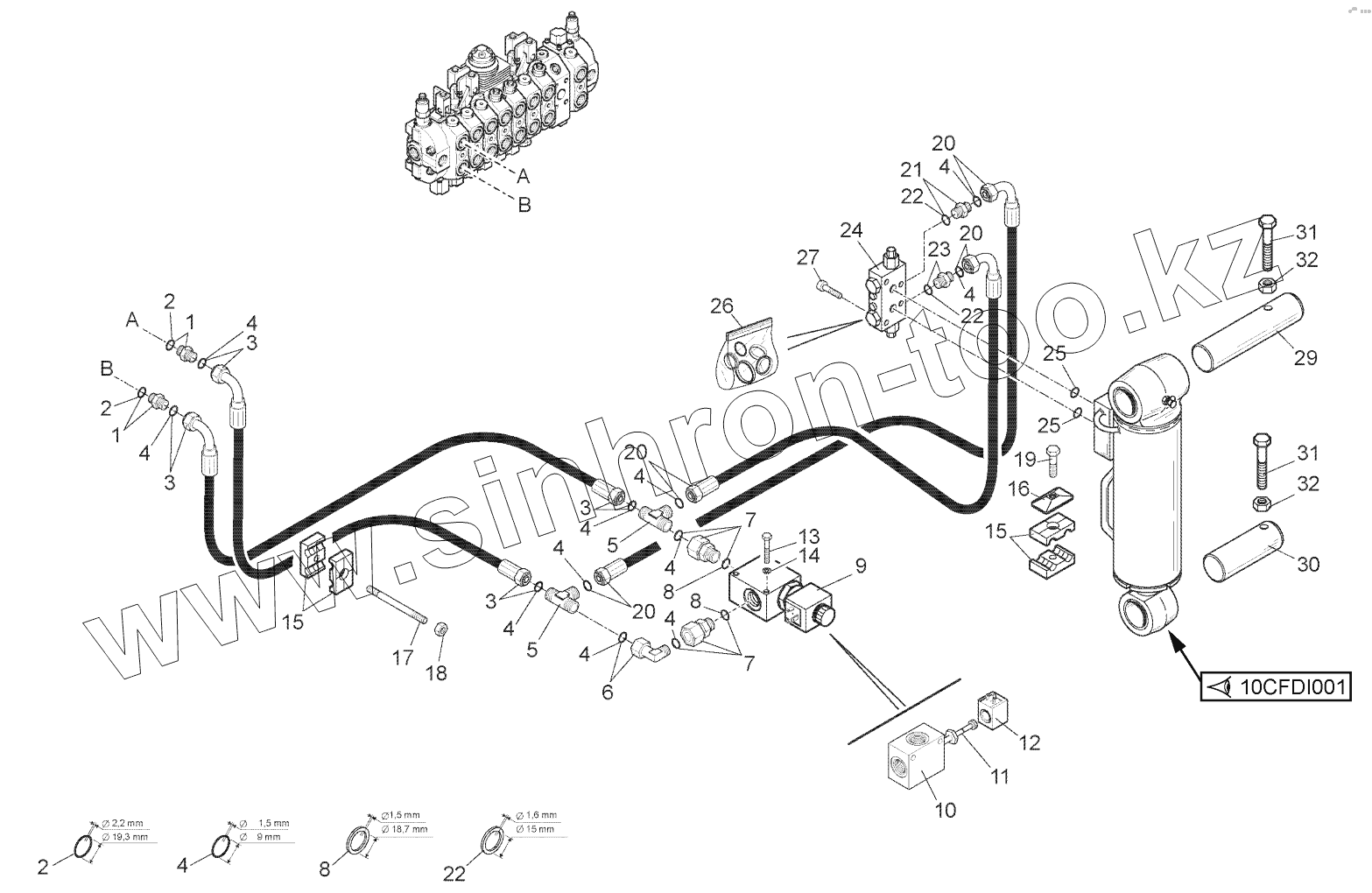

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. HYDRAULIC (Levelling system circuit)
1
1
2
2
2
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
5
5
6
7
7
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
20
20
21
22
22
22
23
24
25
25
26
27
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 726291 | Pipe fitting | |
| 2 | 169373 | O ring | |
| 3 | 211707 | Hose | |
| 4 | 190874 | O ring | |
| 5 | 168735 | T-connector | |
| 6 | 197233 | Elbow connector adaptor | |
| 7 | 209636 | Adaptor connector | |
| 8 | 184787 | Watertight seal | |
| 9 | 224826 | Movement cut-off valve | |
| 10 | 600246 | Hydraulic bloc | |
| 11 | 600245 | Solenoid valve | |
| 12 | 565732 | Solenoid | |
| 13 | 31007 | Screw | |
| 14 | 42316 | Washer | |
| 15 | 168758 | Half clamp | |
| 16 | 168494 | Protection plate | |
| 17 | 259564 | Screw | |
| 18 | 58528 | Nut | |
| 19 | 58530 | Screw | |
| 20 | 211706 | Compensation cylinder hose | |
| 21 | 236758 | Pipe fitting | |
| 22 | 190877 | Watertight seal | |
| 23 | 192386 | Union | |
| 24 | 195636 | Valve | |
| 25 | 189960 | O ring | |
| 26 | 702230 | Seal kit | |
| 27 | 9142 | Screw | |
| 29 | 267416 | Pin | |
| 30 | 241787 | Pin | |
| 31 | 160319 | Screw | |
| 32 | 403911 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
