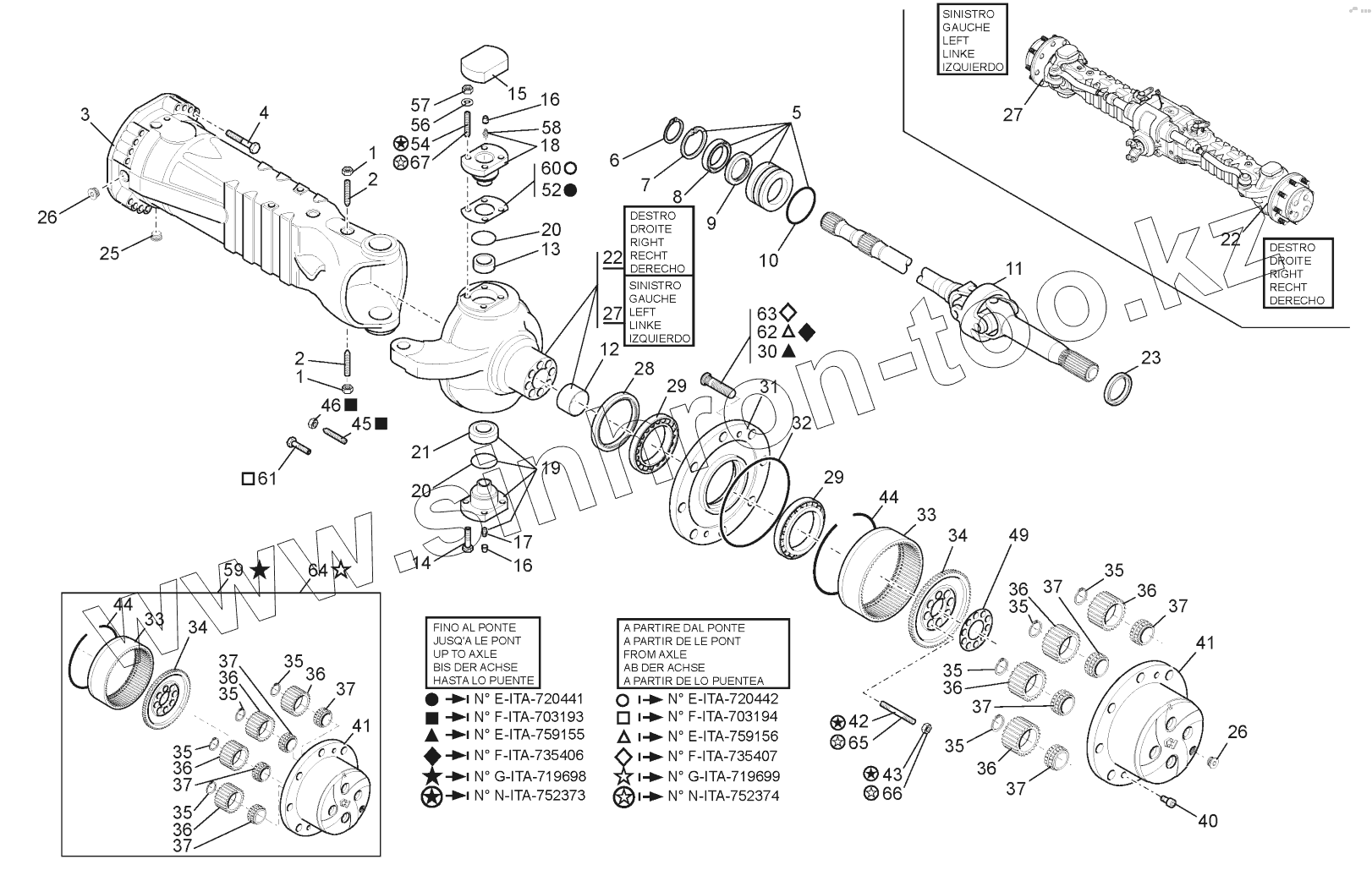

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. FRONT AXLE REDUCTION GEAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
23
25
26
26
27
27
28
29
29
30
31
32
33
33
34
34
35
35
35
35
35
35
35
35
36
36
36
36
36
36
36
36
37
37
37
37
37
37
37
37
40
41
41
42
43
44
44
45
46
49
52
52
52
54
56
57
58
59
60
60
60
61
62
63
64
Позиция на иллюстрации Заводской номер детали Название детали
1 133090 Nut
2 562750 Retaining screw
3 564241 Lateral casing
4 702138 Screw
5 563903 Bushing
6 105424 Ring
7 1460 Ring
8 105101 Bearing
9 108100 Ring
10 562752 Seal
11 749017 Cardan
12 477847 Ring
13 603651 Bushing
14 778359 Screw
15 600603 Cover
16 107796 Plug
17 133103 Grease nipple
18 564678 Steering wheel swivel
19 564898 Steering wheel swivel
20 562499 Rubber ring
21 562500 Ball joint
22 603696 Steering box
23 603653 Watertight seal
25 603639 Magnetic plug
26 603638 Drain plug
27 603819 Steering box
28 604656 Watertight seal
29 562504 Roller bearing
30 474283 Wheel stud
31 601246 Wheel hub
32 106533 O ring
33 564133 Toothed gear ring
34 565998 Bracket
35 562508 Circlip
36 562509 Planet gear (teeth)
37 562510 Bearing
40 600670 Screw
41 603316 Planet wheel bracket
42 562512 Stud
43 562513 Nut
44 562514 Circlip
45 602219 Screw
46 474313 Nut
49 562515 Metal safety plate
52 604854 Shim
52 702060 Shim
52 702059 Shim
54 603976 Stud
56 600682 Washer
57 600681 Nut
58 564682 Greaser
59 602867 Planet wheel bracket kit
60 564679 Shim
60 564680 Shim
60 564681 Shim
61 703528 Screw
62 702775 Wheel stud
63 704616 Stud
64 729518 Support
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
