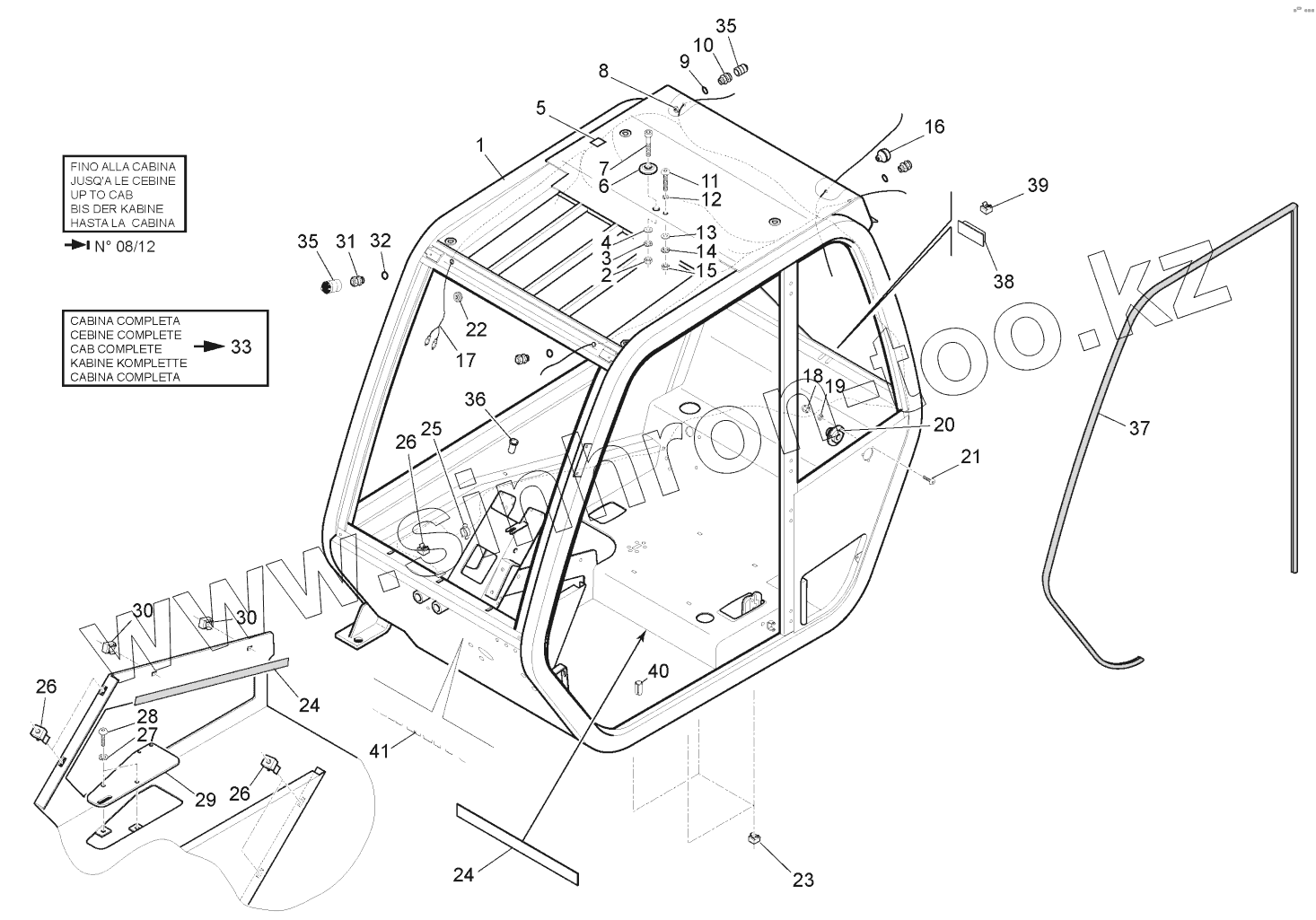

Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. CAB (DETALIS)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
26
27
28
29
30
30
31
32
33
35
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 702737 | Cab frame work | |
| 2 | 58528 | Nut | |
| 3 | 744649 | Washer | |
| 4 | 562051 | Washer | |
| 5 | 174982 | Clip | |
| 6 | 551560 | Washer | |
| 7 | 42675 | Screw | |
| 8 | 551557 | Nut | |
| 9 | 551556 | Washer | |
| 10 | 551555 | Cable grommet | |
| 11 | 202144 | Screw | |
| 12 | 194661 | Washer | |
| 13 | 61674 | Washer | |
| 14 | 744649 | Washer | |
| 15 | 58528 | Nut | |
| 16 | 200996 | Cable grommet | |
| 17 | 747337 | Wiring harness | |
| 18 | 55404 | Cap | |
| 19 | 162229 | Nut | |
| 20 | 600942 | Door locking | |
| 21 | 717160 | Screw | |
| 22 | 174075 | Cable grommet | |
| 23 | 216927 | Nut | |
| 24 | 563054 | Adhesive | |
| 25 | 562603 | Wiring harness bracket | |
| 26 | 204665 | Nut | |
| 27 | 194673 | Washer | |
| 28 | 196951 | Screw | |
| 29 | 551591 | Support | |
| 30 | 562604 | Nut | |
| 31 | 551555 | Cable grommet | |
| 32 | 551556 | Washer | |
| 33 | 271355 | Cab | |
| 35 | 551558 | Guard | |
| 36 | 562606 | Insert | |
| 37 | 958033 | Seal | |
| 38 | 551576 | Cover | |
| 39 | 204665 | Nut | |
| 40 | 563829 | Insert | |
| 41 | 565482 | Adhesive |
