Каталог запасных частей к технике: MANITOU MT-X1235STS3-E3. A/C CIRCUIT

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

9

10

12

13

14

15

16

17

18

21

22

23

24

25

25

26

27

28

29

30

31

32

33

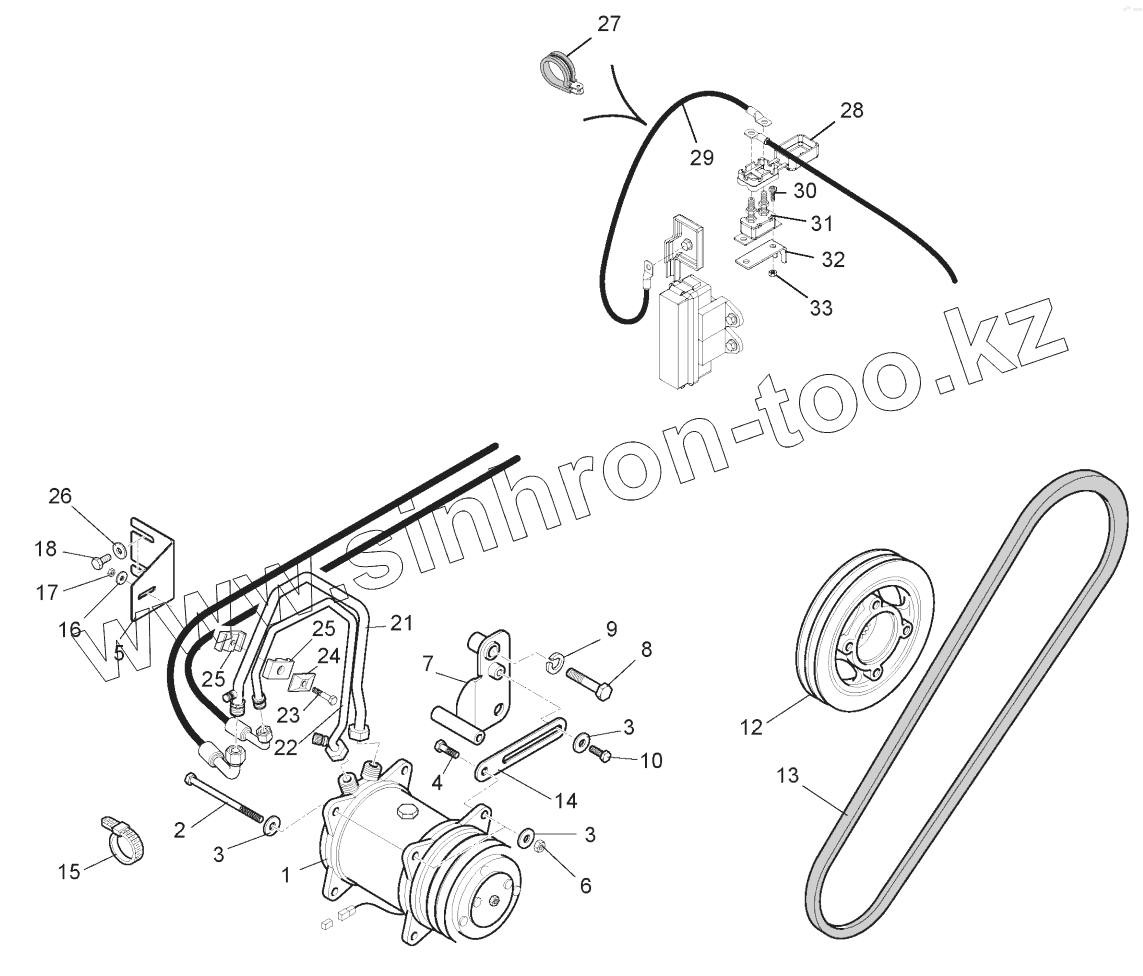

Позиция на иллюстрации	Заводской номер детали		Название детали
1	236716		Compressor
2	58544		Screw
3	471326		Washer
4	63545		Screw
5	245345		Support
6	55714		Nut
7	240891		Support
8	479126		Screw
9	483399		Screw
10	63544		Screw
12	787982		Pulley
13	244237		Belt
14	225663		Belt tensioner
15	164856		Clamp
16	206080		Washer
17	54242		Nut
18	54305		Screw
21	245330		Tube
22	266000		Tube
23	58531		Screw
24	168494		Protection plate
25	245395		Half clamp
26	183026		Jzc washer
27	164856		Clamp
28	264283		Cover
29	267610		Wiring
30	719251		Screw
31	264282		Circuit breaker
32	259999		Support
33	479803		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
