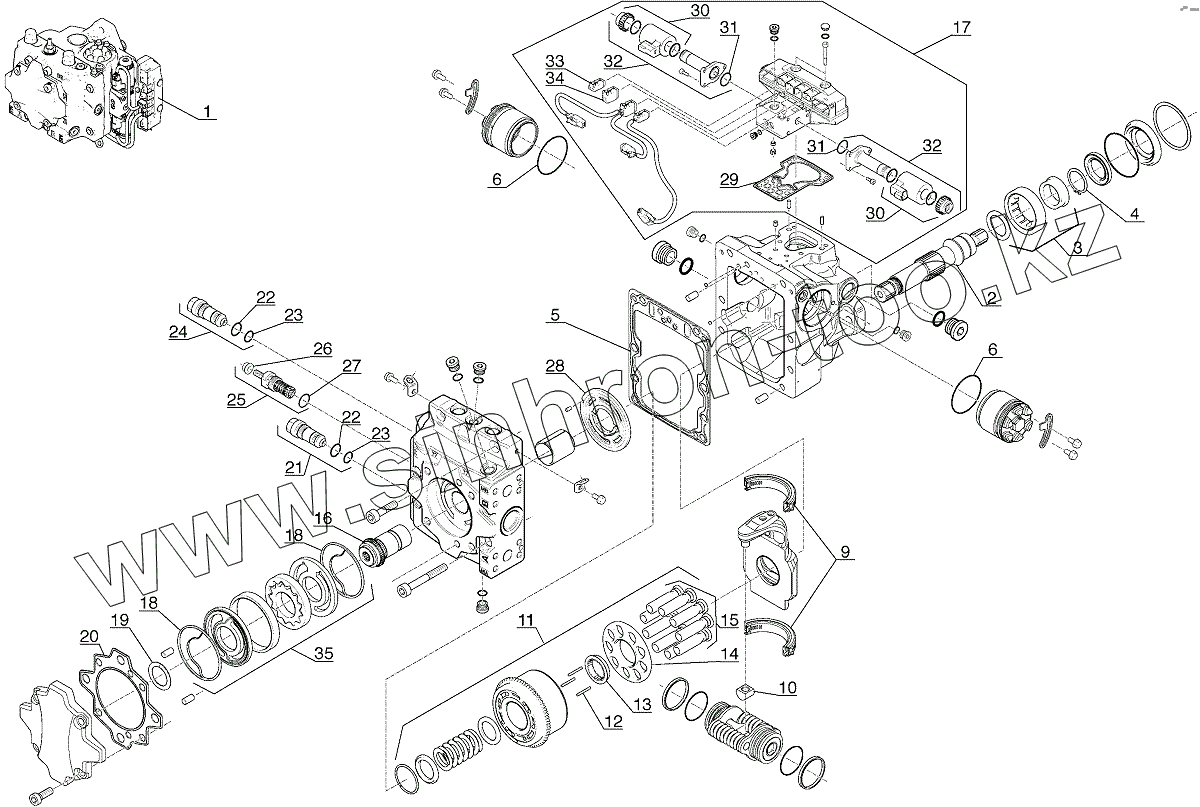

Каталог запасных частей к технике: MANITOU MLT 625-75 H. VARIABLE DISPLACEMENT PUMP, BD 7
1
2
3
4
5
6
6
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
30
31
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 288296 | Hydrostatic pump | |
| 2 | 750032 | Shaft | |
| 3 | 795157 | Bearing | |
| 4 | 750034 | Circlip | |
| 5 | 750080 | Gasket | |
| 6 | 750031 | O ring | |
| 9 | 750036 | Bushing | |
| 10 | 750038 | Slider | |
| 11 | 795161 | Roll kit | |
| 12 | 750043 | Centering pin | |
| 13 | 750042 | Bushing | |
| 14 | 750041 | Plate | |
| 15 | 795159 | Piston kit | |
| 16 | 750063 | Coupling | |
| 17 | 795160 | Valve bank | |
| 18 | 750062 | Seal | |
| 19 | 750061 | Washer | |
| 20 | 750060 | Gasket | |
| 21 | 795158 | Valve | |
| 22 | 750054 | O ring | |
| 23 | 750055 | O ring | |
| 24 | 795158 | Valve | |
| 25 | 750057 | Valve | |
| 26 | 750056 | Nut | |
| 27 | 750058 | O ring | |
| 28 | 750052 | Plate | |
| 29 | 750051 | Gasket | |
| 30 | 750045 | Magnet coil | |
| 31 | 750046 | O ring | |
| 32 | 750047 | Solenoid | |
| 33 | 750048 | Connector | |
| 34 | 750049 | Connector | |
| 35 | 747712 | Boost pump |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
