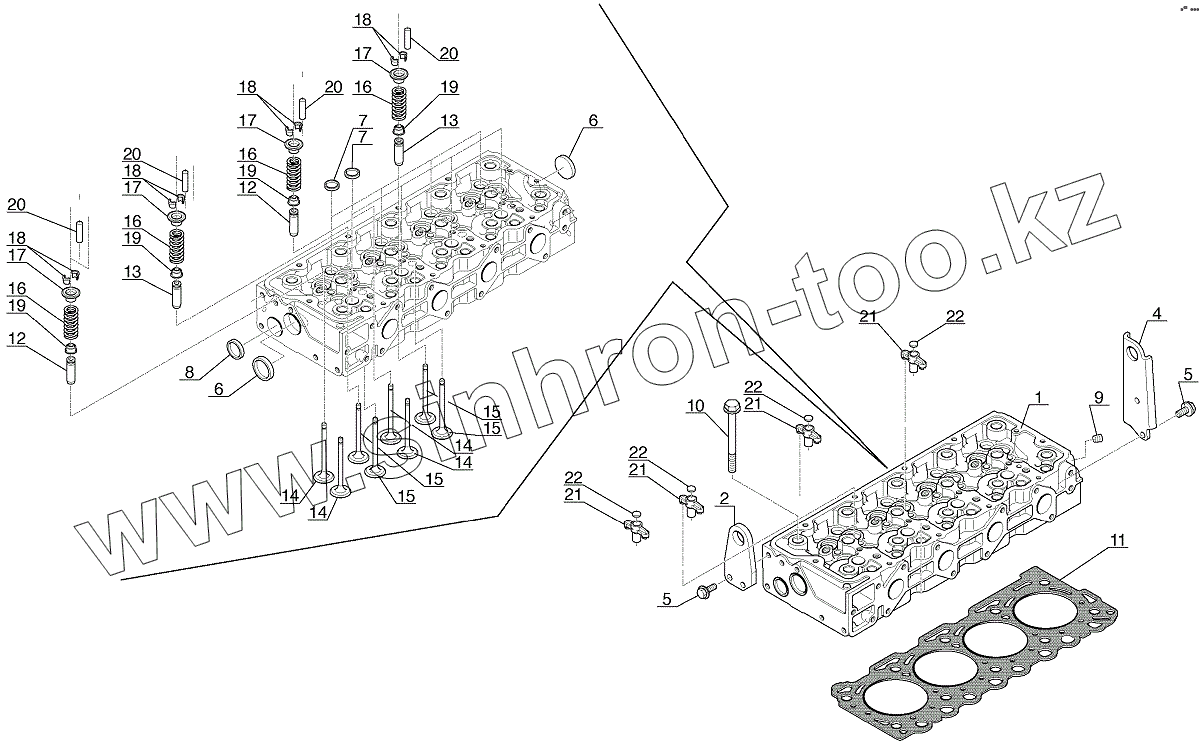

Каталог запасных частей к технике: MANITOU MLT 625-75 H. CYLINDER HEAD, AK 234
1
2
4
5
5
6
6
7
7
8
9
10
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 749232 | Complete cylinder head | |
| 2 | 749228 | Fastening lug | |
| 4 | 749230 | Fastening lug | |
| 5 | 749231 | Screw | |
| 6 | 564975 | Plug | |
| 7 | 565810 | Cap sealing | |
| 8 | 565112 | Plug | |
| 9 | 564980 | Plug | |
| 10 | 749233 | Screw | |
| 11 | 749234 | Cylinder head gasket | |
| 12 | 706253 | Guide | |
| 13 | 706254 | Guide | |
| 14 | 749237 | Inlet valve | |
| 15 | 749238 | Flusing and boost pressure valve | |
| 16 | 823999 | Spring | |
| 17 | 706336 | Cup | |
| 18 | 565315 | Key | |
| 19 | 565316 | Seal | |
| 20 | 826243 | Pin | |
| 21 | 826335 | Lever | |
| 22 | 826255 | Pad |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
