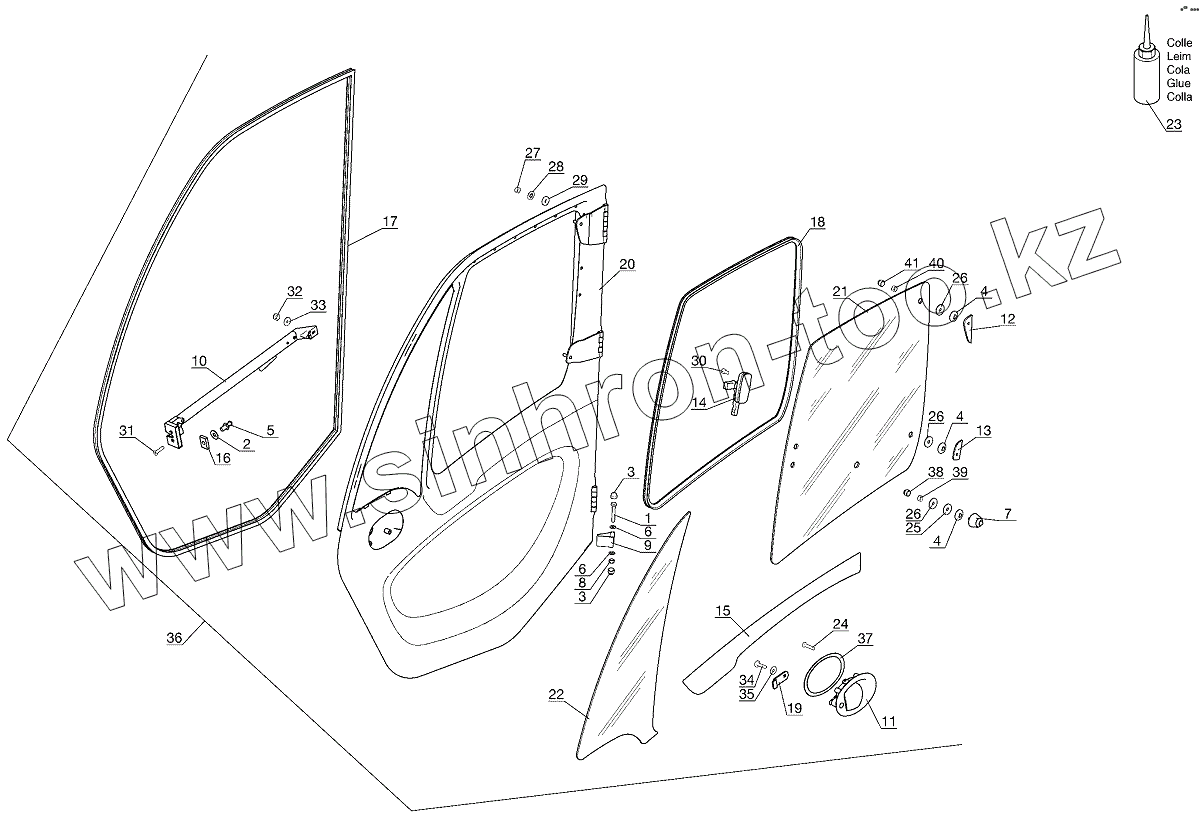

Каталог запасных частей к технике: MANITOU MLT 625-75 H. CAB (Details), 8 AB 1244
1
2
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 60698 | Screw | |
| 2 | 750187 | Washer | |
| 3 | 166702 | Plug | |
| 4 | 282707 | Bushing | |
| 5 | 282708 | Strike | |
| 6 | 750146 | Washer | |
| 7 | 282712 | Door locking | |
| 8 | 54242 | Nut | |
| 9 | 282709 | Webbing | |
| 10 | 282710 | Handle door | |
| 11 | 282715 | Handle | |
| 12 | 282717 | Upper seal | |
| 13 | 282718 | Lower seal | |
| 14 | 282685 | Handle | |
| 15 | 284543 | Adhesive | |
| 16 | 750181 | Fastening plate | |
| 17 | 282714 | Seal | |
| 18 | 282716 | Seal | |
| 19 | 750180 | Tappet | |
| 20 | 282706 | Door, stripped | |
| 21 | 748125 | Door glass | |
| 22 | 748126 | Windows glass | |
| 23 | 750152 | Glue | |
| 24 | 187435 | Screw | |
| 25 | 54276 | Rubber washer | |
| 26 | 750186 | Washer | |
| 27 | 58528 | Nut | |
| 28 | 36024 | Washer | |
| 29 | 794951 | Washer | |
| 30 | 750182 | Screw | |
| 31 | 202430 | Screw | |
| 32 | 25714 | Nut | |
| 33 | 750183 | Washer | |
| 34 | 750184 | Screw | |
| 35 | 750136 | Washer | |
| 36 | 282705 | Complete door | |
| 37 | 794952 | Seal | |
| 38 | 166702 | Plug | |
| 39 | 794953 | Nut | |
| 40 | 750185 | Nut | |
| 41 | 166702 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
