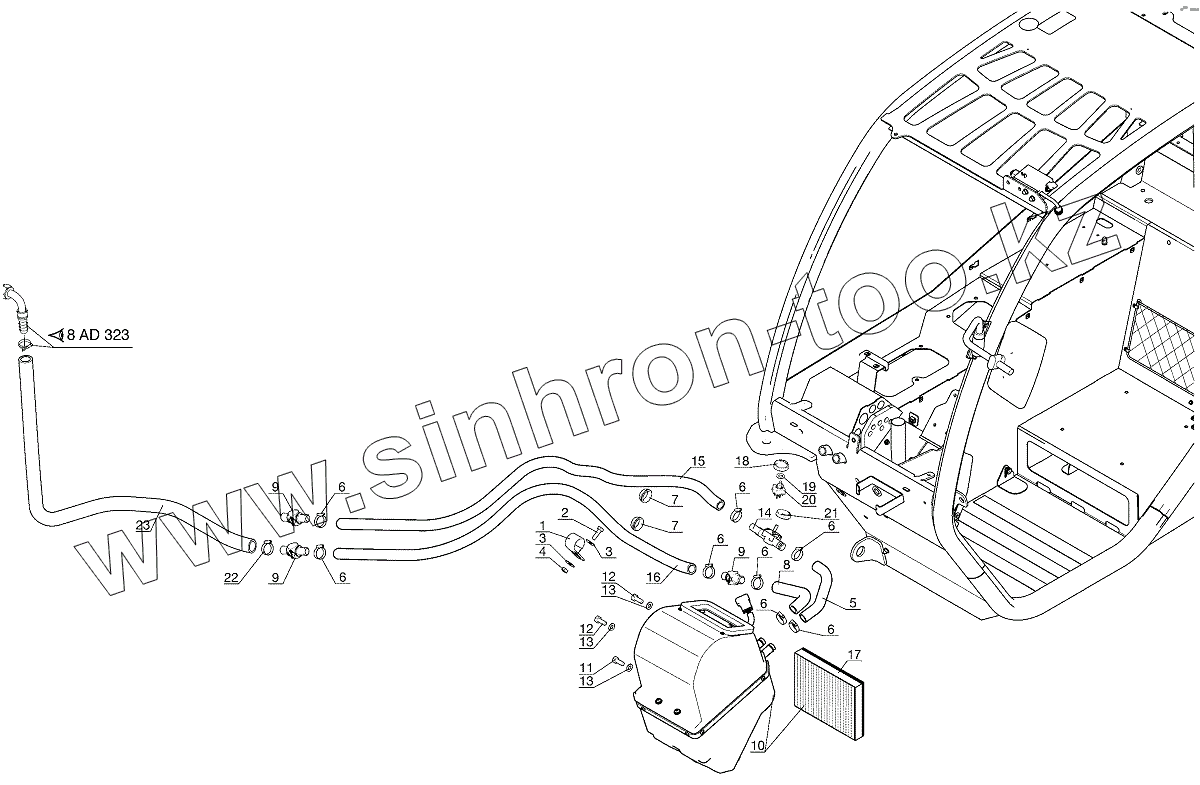

Каталог запасных частей к технике: MANITOU MLT 625-75 H. CAB (Details), 8 AB 1241

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
6
6
6
6
6
6
7
7
8
9
9
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 750151 Clamp
2 46668 Screw
3 750136 Washer
4 25714 Nut
5 750150 Hose
6 750143 Clamp
7 750149 Cable grommet
8 750148 Hose
9 750147 Connection
10 282723 Heating
11 57446 Screw
12 42347 Screw
13 750146 Washer
14 282724 Valve
15 750145 Hose
16 750144 Hose
17 750306 Heating filter
18 750343 Button
19 750342 Washer
20 282722 Switch
21 750344 Button
22 203512 Clamp
23 292197 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
