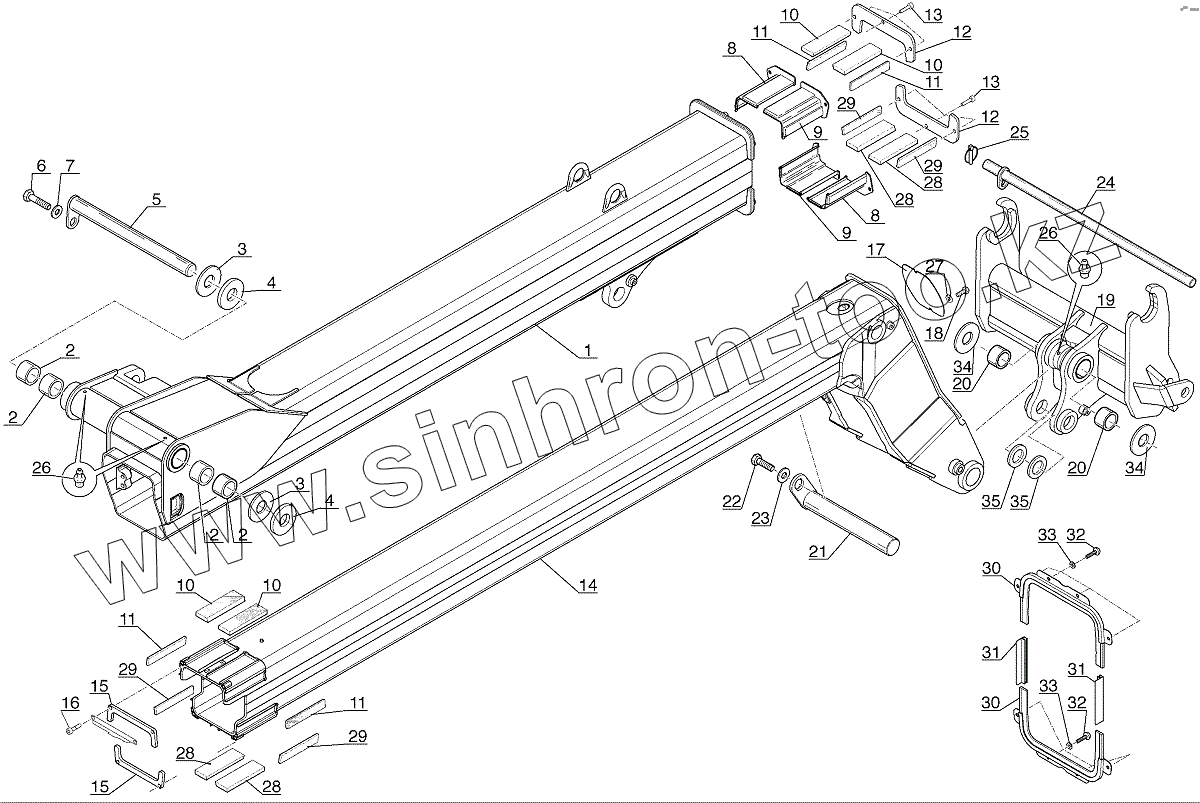

Каталог запасных частей к технике: MANITOU MLT 625-75 H. BOOM, 5 BA 693

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
4
4
5
6
7
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
13
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
28
28
28
29
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
Позиция на иллюстрации Заводской номер детали Название детали
1 286379 Boom foot
2 202797 Bushing
3 76598 Washer
4 76599 Washer
5 274924 Pin
6 58610 Screw
7 73202 Washer
8 276811 Slide block cage
9 276813 Slide block cage
10 276855 Slide block
10 276854 Slide block
10 276853 Slide block
10 276852 Slide block
11 270059 Slide block
11 270121 Slide block
11 270122 Slide block
11 270123 Slide block
11 270124 Slide block
12 276641 Front sheat
13 255616 Screw
14 286829 Boom head
15 274493 Fastening rear sheat
16 255616 Screw
17 286831 Sheat
18 54951 Screw
19 286363 Carrier
20 202797 Bushing
21 274903 Pin
22 31020 Screw
23 73202 Washer
24 213666 Spindle
25 32963 Clip pin
26 51534 Straight greaser
27 61674 Washer
28 276853 Slide block
29 270122 Slide block
30 286904 Brush
31 286905 Fastening plate
32 79533 Screw
33 189858 Black washer
34 191602 Washer
35 289990 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
