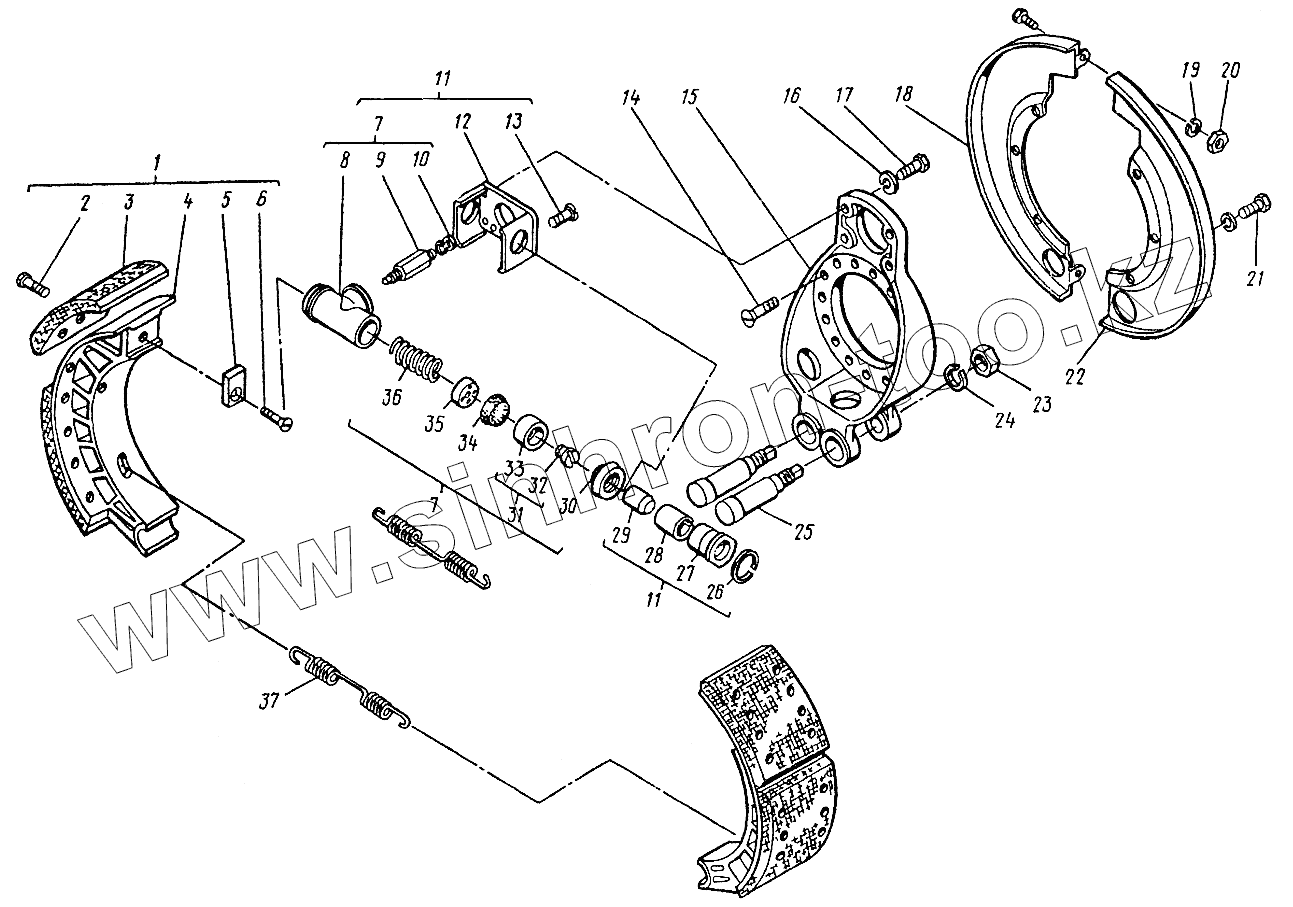

Каталог запасных частей к технике: ЛЗА 40810. Тормоза рабочие 4014М-3501-10
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-3502090 | Колодка в сборе | |
| 2 | 255925-П | Заклепка | |
| 3 | 130-3502105-В | Накладка фрикционная | |
| 4 | В3-3502090 | Колодка | |
| 5 | 4014М-3501064-01 | Упор | |
| 6 | 221666-П29 | Винт М8х25 | |
| 7 | 52-3502040 | Цилиндр колесный | |
| 8 | 52-3502046 | Цилиндр | |
| 9 | 4014-3501048-01 | Клапан перепускной | |
| 10 | 12-3501049 | Колпачок | |
| 11 | 4014М-3501016 | Цилиндр с переходником в сборе | |
| 12 | 4014М-3501020 | Кронштейн | |
| 13 | 221719-П29 | Винт М10х20 | |
| 14 | 252841-П | Заклепка | |
| 15 | 130Г-3502014 | Суппорт | |
| 16 | 252136-П29 | Шайба 10 | |
| 17 | 201501-П29 | Болт М10х35 | |
| 18 | 130-3502031-Б | Щиток левый | |
| 19 | 252135-П29 | Шайба 8 | |
| 20 | 250510-П29 | Гайка М8 | |
| 21 | 201452-П8 | Болт М8х12 | |
| 22 | 130-3502030-Б | Щиток правый | |
| 23 | 250565-П29 | Гайка | |
| 24 | 252141-П29 | Шайба 20 | |
| 25 | 130-3502132 | Ось | |
| 26 | 1А32 | Кольцо | |
| 27 | 4014М-3501148 | Втулка | |
| 28 | 4014М-3501150 | Кольцо разжимное | |
| 29 | 4014М-3501140 | Стержень | |
| 30 | 51-3502058 | Колпак | |
| 31 | 51-3502042-А | Поршень в сборе | |
| 32 | 51-3501044 | Стержень упорный | |
| 33 | 51-3502055-А | Поршень | |
| 34 | 51-3502051 | Манжета | |
| 35 | 53А-3502052 | Чашка | |
| 36 | 53А-3502053 | Пружина | |
| 37 | 130-3502035 | Пружина оттяжная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
