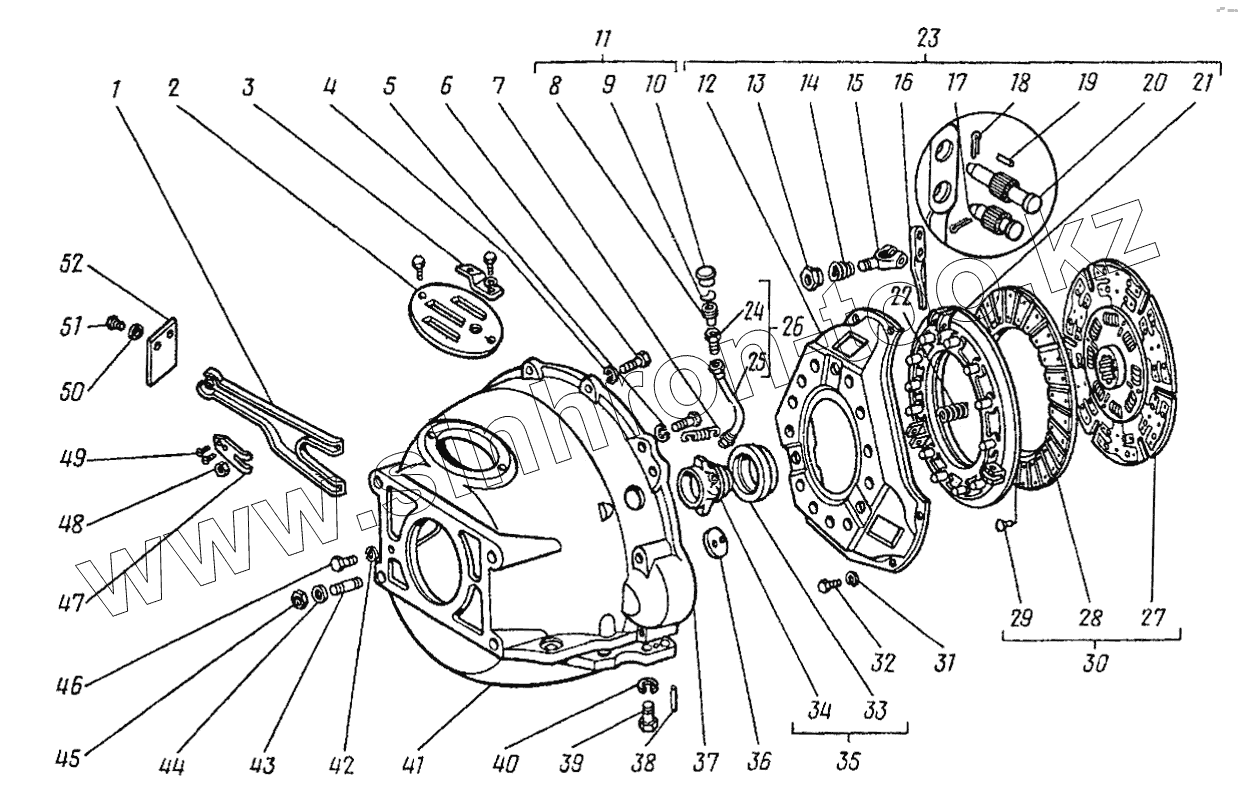

Каталог запасных частей к технике: ЛЗА 40810. Сцепление 40810-1601
40810-1601010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40810-1601010 | 40810-1601010 | Сцепление | |
| 293913-П | 293913-П | Заклепка 4х7 | |
| 1 | 51-1601201 | Вилка подшипника выключения сцепления | |
| 2 | 40141-1601055 | Крышка лика картера сцепления | |
| 3 | 40141-1601057 | Кронштейн | |
| 4 | 252137-П29 | Шайба 12 | |
| 5 | 201549-П29 | Болт М12х55 | |
| 6 | 200374-П29 | Болт М12х75 | |
| 7 | 40810-1601120 | Пружина | |
| 8 | 51-1601252-10 | Корпус масленки | |
| 9 | М7553 | Пружина крышки | |
| 10 | 53А-1601255 | Крышка масленки | |
| 11 | 51-1601250-10 | Масленка подшипника | |
| 12 | 53-1601125-02 | Кожух сцепления | |
| 13 | 53-1601178 | Гайка вилки рычага нажимного диска | |
| 14 | 53-1601105-А | Пружина вилки оттяжного рычага | |
| 15 | 53-1601108 | Вилка оттяжного рычага | |
| 16 | 53-1601095-А | Рычаг оттяжной нажимного диска | |
| 17 | 53-1601112 | Палец вилки нажимного диска | |
| 18 | 258023-П | Шплинт 2,5х12 | |
| 19 | 53-1601109 | Ролик игольчатый 1,6х11,8 | |
| 20 | 53-1601110 | Палец игольчатого подшипника | |
| 21 | 53-1601093-А | Диск нажимной сцепления | |
| 22 | 53А-1601115 | Пружина нажимная сцепления | |
| 23 | 40141-1601090 | Диск нажимной сцепления с кожухом в сборе | |
| 24 | 40141-1601240 | Переходник | |
| 25 | 52-1601230-10 | Шланг гибкий | |
| 26 | 40141-1601220 | Шланг гибкий в сборе | |
| 27 | 53А-1601135-01 | Пластина фрикцион ной накладки | |
| 28 | 53-1601138-20 | Накладка ведомого диска | |
| 29 | 293907-П | Заклепка 4х6 | |
| 30 | 53-1601130-12 | Диск ведомый сцепления | |
| 31 | 252135-П29 | Шайба 8 | |
| 32 | 201656-П8 | Болт М8х30 | |
| 33 | 588911 | Подшипник | |
| 33 | М7580 | Подшипник муфты | |
| 34 | 52-1601185 | Муфта выключения сцепления | |
| 35 | 51-1601180 | Подшипник с муфтой выключения сцепления | |
| 36 | 51-1601025-А | Сетка | |
| 37 | 40810-1601051 | Картер сцепления (верхняя часть) | |
| 38 | 258659-П29 | Штифт 8х30 | |
| 39 | 201459-П29 | Болт М8х28 | |
| 40 | 252135-П29 | Шайба 8 | |
| 41 | 40810-1601052 | Поддон картера | |
| 42 | 252136-П29 | Шайба 10 | |
| 43 | 216298-П2 | Шпилька | |
| 44 | 252178-П29 | Шайба 14 | |
| 45 | 250551-П29 | Гайка М14х1,5 | |
| 46 | 201499-П8 | Болт М10х30 | |
| 47 | 11-7516 | Пластина удерживающая | |
| 48 | 40810-1601191 | Опора вилки подшипника | |
| 49 | 255064-П8 | Заклепка 4х9 | |
| 50 | 252134-П29 | Шайба 6 | |
| 51 | 201416-П8 | Болт М6х12 | |
| 52 | 40141-1601059 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
