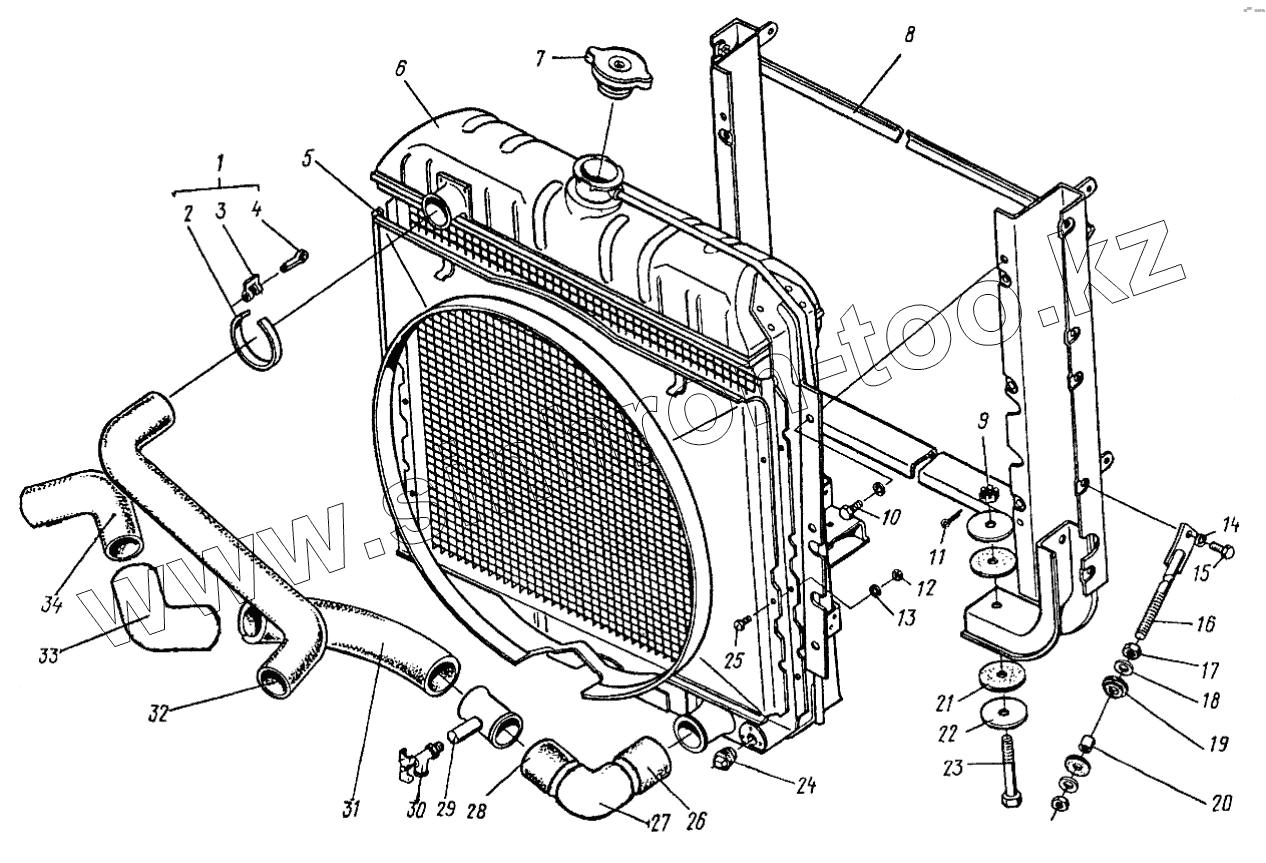

Каталог запасных частей к технике: ЛЗА 40810. Радиатор 40810-1300

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4000-1303029		Хомут в сборе
2	4000-1303028		Лента стяжная
3	4000-1303027		Пряжка хомута
4	258079-П29		Шплинт 6,3х20
5	4045М-1309010		Кожух вентилятора в сборе
6	51А-1301010		Радиатор в сборе
7	52-1304010		Пробка радиатора
8	40810-1302010		Рамка радиатора
9	250977-П29		Гайка М12
10	201454-П29		Болт М8х16
11	258039-П29		Шплинт 3,2х20
12	250508-П29		Гайка М6
13	252134-П29		Шайба 6
14	252135-П29		Шайба 8
15	201457-П29		Болт М8х22
16	40810-1302035		Тяга
17	250512-П29		Гайка М10
18	252006-П29		Шайба 10
19	4014-1300041		Прокладка
20	20-1001095		Втулка
21	81-8401070		Прокладка
22	293354-П29		Шайба 12,5
23	4081-1302085		Болт 2М12х1,25х45
24	262542-П29		Пробка КГ 1/4"
25	201416-П29		Болт М6х12
26	40810-1303040		Шланг
27	40810-1303035		Угольник
28	40810-1303038		Шланг отводящий
29	40810-1303020		Труба отводящая
30	4081-1302030		Кран
31	51А-1303030		Шланг отводящий
32	40810-1303080		Шланг подводящий
33	4014-4617200		Угольник
34	40810-1303042		Шланг отводящий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
