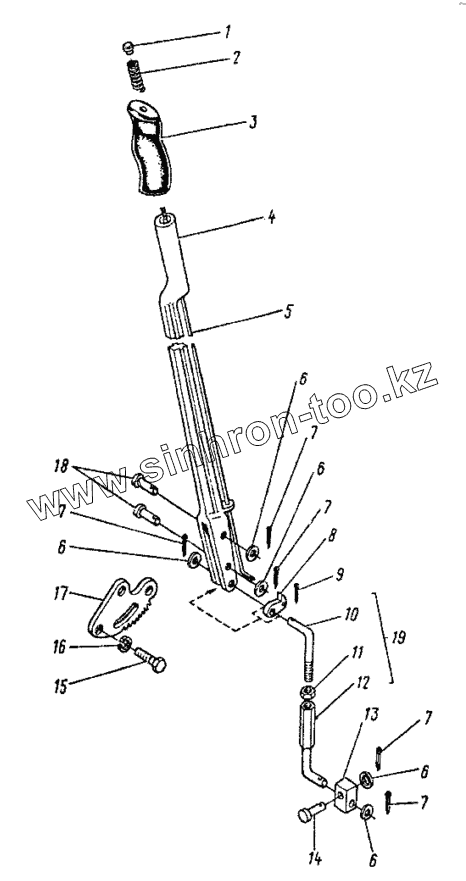

Каталог запасных частей к технике: ЛЗА 40810. Привод центрального тормоза 4081-3508-10
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014М-3508015-10 | 4014М-3508015-10 | Рычаг ручного тормоза в сборе | |
| 1 | 4045-3508038 | Головка | |
| 2 | 4045-3508036 | Пружина | |
| 3 | 4081-3508026 | Рукоятка | |
| 4 | 4081-3508021 | Рычаг | |
| 5 | 4081-3508028 | Тяга | |
| 6 | 252006-П29 | Шайба 10 | |
| 7 | 258039-П29 | Шплинт 3,2х20 | |
| 8 | 4065-3508030 | Собачка | |
| 9 | 258012-П29 | Шплинт 2х12 | |
| 10 | 4081-3508043-10 | Тяга | |
| 11 | 260512-П29 | Гайка М10 | |
| 12 | 4081-3508044 | Тяга с наконечником | |
| 13 | 4081-3508035 | Сухарик | |
| 14 | 260061-П29 | Палец (d=10, l=38, D=14, H=3,0, l1=34, d1=3,2) | |
| 15 | 201501-П29 | Болт М10х35 | |
| 16 | 252136-П29 | Шайба 10 | |
| 17 | 4045М-3508048 | Сектор | |
| 18 | 260059-П29 | Палец 10х32 | |
| 19 | 4081-3506042-10 | Тяга в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
