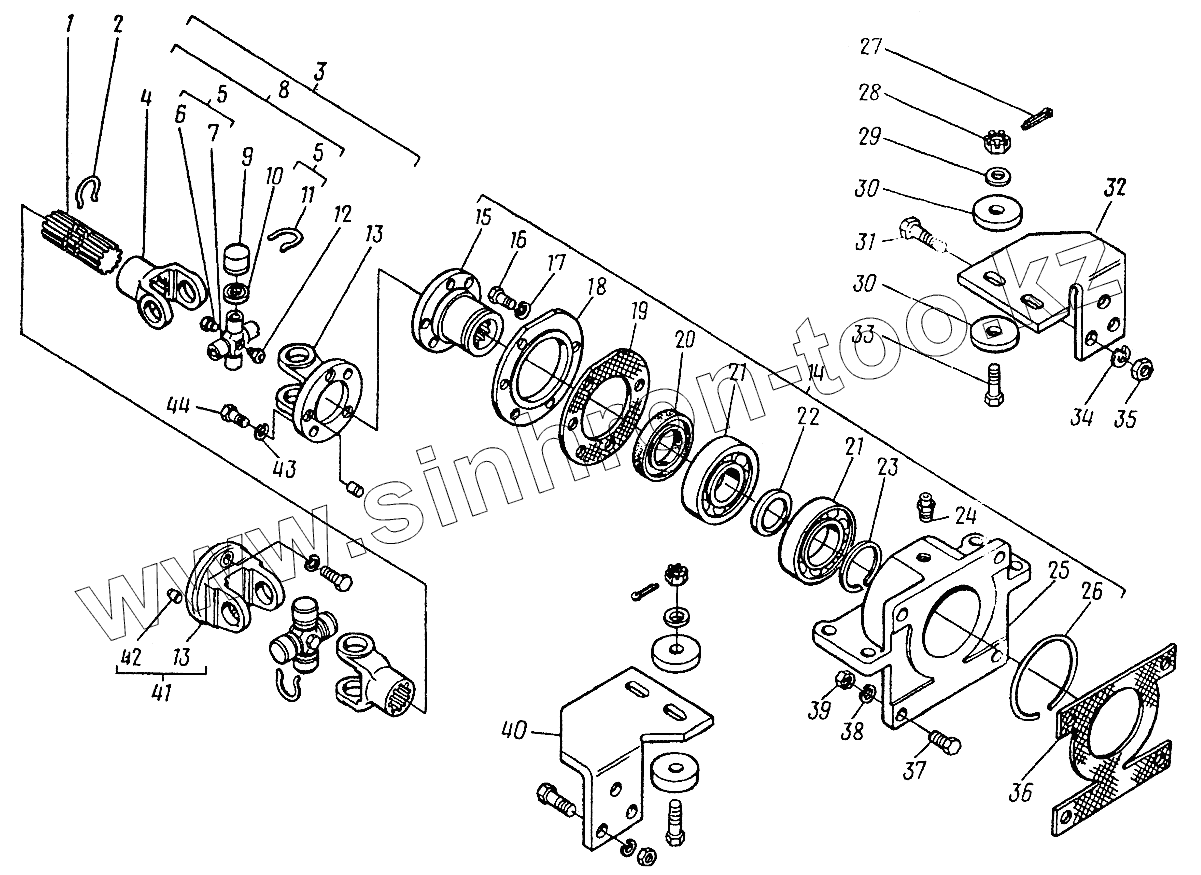

Каталог запасных частей к технике: ЛЗА 40810. Привод гидравлических насосов 40810-4618

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
4014Д-4618009	4014Д-4618009		Корпус подшипников с карданным шарниром к гидравлическим насосом в сборе
1	40810-4618033		Валик
2	4014П-4618041		Кольцо стопорное
3	4045Р-4618080		Шарнир карданный
4	4045Р-4618036		Вилка
5	402-2201028		Крестовина с пробкой и клапаном в сборе
6	367091-П8		Пробка КГ 1/8"
7	402-2201030		Крестовина
8	400-2201025-02		Крестовина в сборе
9	704902К5		Подшипник игольчатый в сборе
10	408-2201032-А		Сальник подшипника
11	400-2201043		Кольцо стопорное
12	367116-П		Клапан предохранительный в сборе
13	4045М-4619037		Вилка фланцевал
14	4014Д-4618018		Корпус подшипников в сборе
15	4014Д-4618022		Вал шлицевой
16	201458-П29		Болт М8х25
17	252135-П29		Шайба 8
18	4014Д-4618038		Крышка сальника
19	40141-4618040-01		Прокладка
20	1,2-50х80-1		Манжета
21	210		Подшипник шариковый
22	40141-4618032-01		Кольцо
23	2Б50		Кольцо
24	264020-П29		Масленка I-А1
25	4014Д-4618012		Корпус подшипников
26	4045-1706142		Кольцо ВК-90
27	258039-П29		Шплинт 3,2х20
28	250977-П29		Гайка М12
29	293354-П29		Шайба 12,5
30	81-8401070		Прокладка
31	201499-П29		Болт М10х30
32	4014Д-4618020		Кронштейн правый
33	205464-П29		Болт М12х55
34	252136-П29		Шайба 10
35	250512-П29		Гайка М10
36	4014-4618044		Прокладка
37	201548-П29		Болт М12х50
38	252137-П29		Шайба 12
39	250514-П29		Гайка М12
40	4014Д-4618021		Кронштейн левый
41	4045М-4618035		Вилка фланцевая в сборе
42	4045М-4618039		Штифт
43	252136-П29		Шайба 10
44	201497-П29		Болт М10х25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
