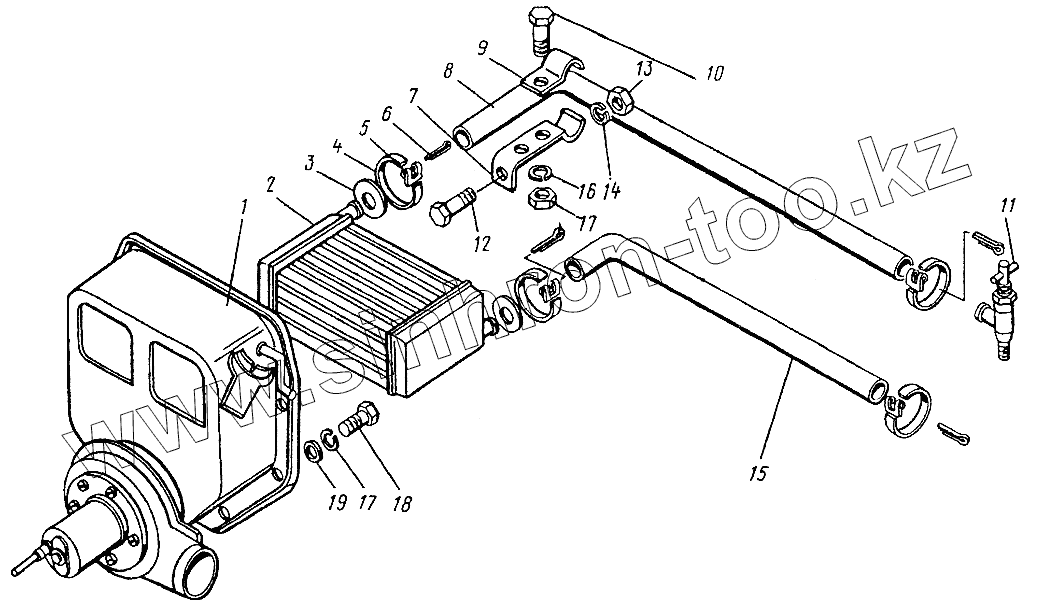

Каталог запасных частей к технике: ЛЗА 40810. Отопитель 40310-8101

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	130-8199001		Отопитель
2	130-8101012-А		Радиатор отопителя
3	4014М-8101044		Уплотнитель трубок отопителя
4	4000М-104110		Лента стяжная
5	4000-1303027		Пряжка хомута
6	258079-П29		Шплинт 6,3х20
7	4014М-8101013		Держатель
8	40810-8101011		Шланг подводящий отопителя
9	4075-8101033		Хомут
10	201420-П29		Болт М6х20
11	ВС11		Кран
12	201454-П29		Болт М8х16
13	250510-П29		Гайка М8
14	252155-П29		Шайба 8
15	40810-8101012		Шланг отводящий отопителя
16	250508-П29		Гайка М6
17	252134-П29		Шайба 6
18	201418-П29		Болт М6х16
19	252037-П29		Шайба 6
