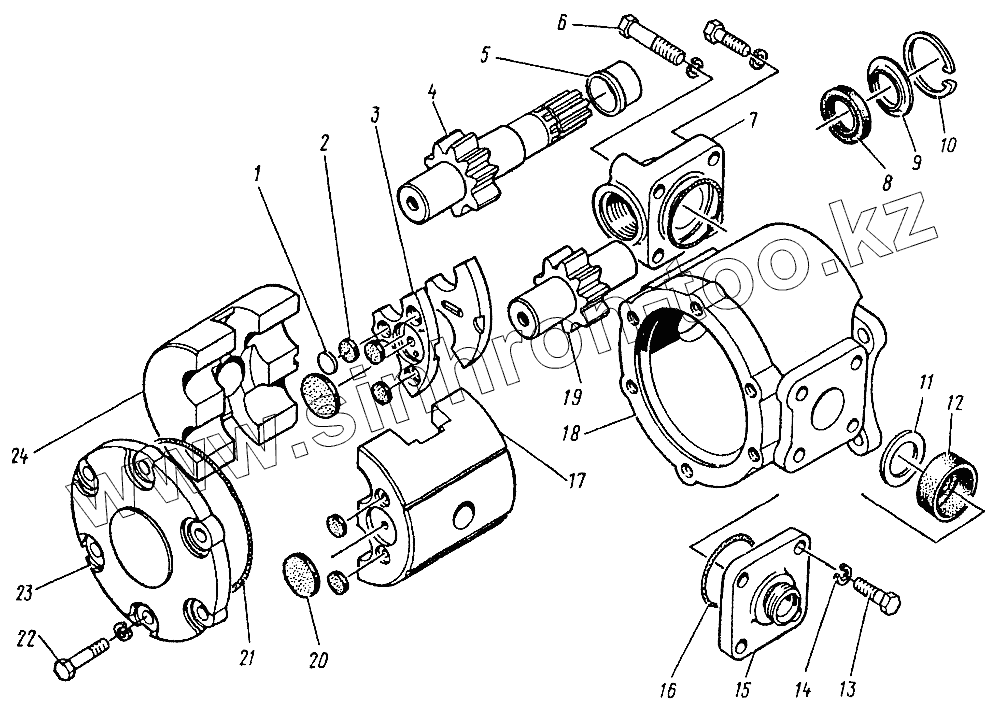

Каталог запасных частей к технике: ЛЗА 40810. Насос гидравлический 4014Д-461Г
НШ71-3-Л
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ71-3-Л | НШ71-3-Л | Насос гидравлический | |
| 1 | НШ100-2-10 | Пластина | |
| 2 | НШ100-2-11 | Манжета | |
| 3 | НШ100-2-07 | Платик | |
| 4 | НШ67-01 | Шестерня ведущая | |
| 5 | НШ100-2-13 | Втулка | |
| 6 | 201553-П29 | Болт М12х75 | |
| 7 | 4014-4617032-Б | Муфта угловая | |
| 8 | 1-35х58-1 | Манжета | |
| 9 | НШ100-2-18 | Кольцо опорное | |
| 10 | НШ100-2-14 | Кольцо стопорное | |
| 11 | НШ100-2-09 | Пластина опорная | |
| 12 | НШ100-2-08 | Манжета | |
| 13 | 201544-П29 | Болт М12х40 | |
| 14 | 252137-П29 | Шайба 12 | |
| 15 | 4014-4617064 | Фланец | |
| 16 | 065-070-30-2-2 | Кольцо уплотнительное | |
| 17 | НШ67-03 | Обойма поджимная | |
| 18 | НВ100-2-01 | Корпус | |
| 19 | НШ67-02 | Шестерня ведомая | |
| 20 | НШ100-2-12 | Манжета | |
| 21 | У160х0-2 | Кольцо уплотнительное | |
| 22 | 200369-П29 | Болт М12х50 | |
| 23 | ИШ100-2-02 | Крышка | |
| 24 | НШ100-2-05 | Обойма подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
