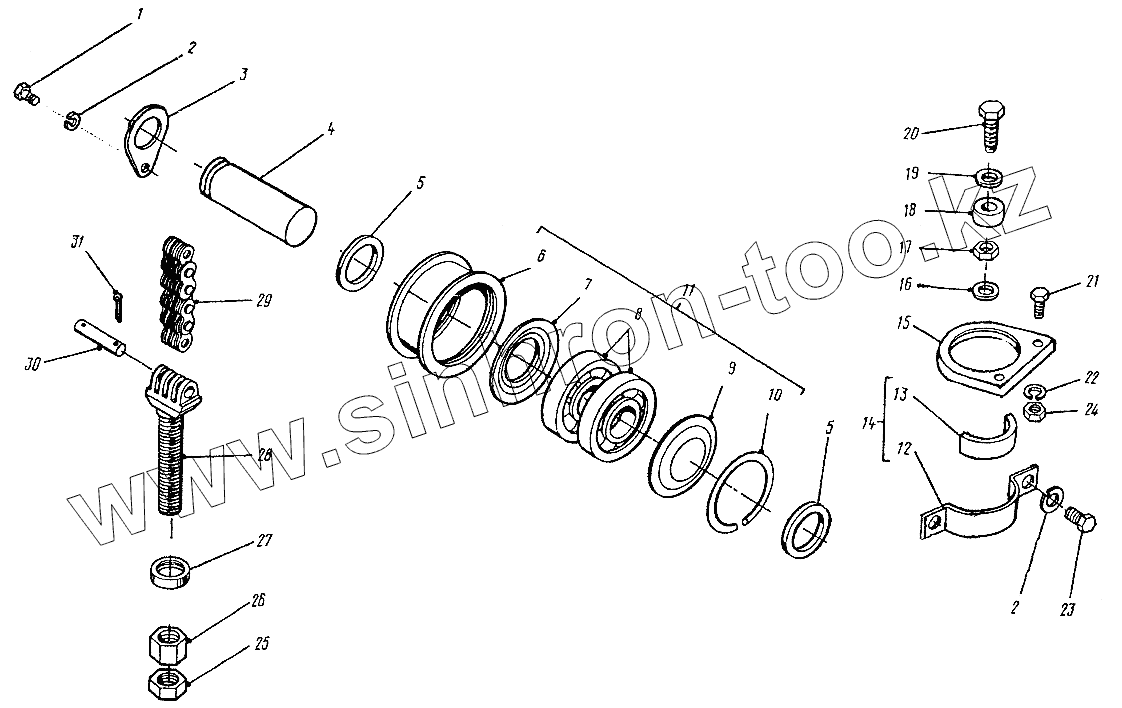

Каталог запасных частей к технике: ЛЗА 40810. Механизм подъема 40614-4602
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201458-П29 | Болт М8х25 | |
| 2 | 252135-П29 | Шайба 8 | |
| 3 | 40814-4602020 | Планка стопорная | |
| 4 | 40814-4602019 | Ось | |
| 5 | 40814-4602027 | Кольцо | |
| 6 | 4014-4602012 | Ролик | |
| 7 | 4014-4602013 | Шайба | |
| 8 | 710309 | Подшипник | |
| 9 | 4014-4602014 | Крышка | |
| 10 | 4014-4602032 | Кольцо стопорное | |
| 11 | 40814-4602006 | Ролик в cборе | |
| 12 | 40814-4602034 | Хомут | |
| 13 | 40814-4602035 | Прокладка | |
| 14 | 40814-4602007 | Хомут | |
| 15 | 40814-4602036-10 | Кронштейн | |
| 16 | 40814-4602025 | Шайба | |
| 17 | 40814-4602024 | Гайка | |
| 18 | 40814-4602026-10 | Втулка | |
| 19 | 40814-4602038 | Шайба | |
| 20 | 4014-2801325 | Болт | |
| 21 | 201549-П29 | Болт М12х55 | |
| 22 | 252157-П29 | Шайба 12 | |
| 23 | 201455-П29 | Болт М8х18 | |
| 24 | 250514-П29 | Гайка М12 | |
| 25 | 250661-П29 | Гайка | |
| 26 | 40814-4602021 | Гайка | |
| 27 | 40814-4602033 | Втулка | |
| 28 | 40814-4602018 | Тяга | |
| 29 | П-25,4-200-5-3 | Цепь | |
| 30 | ЦПУ416.0000002 | Валик соединительный | |
| 31 | 258039-П8 | Шплинт 3,2х20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
