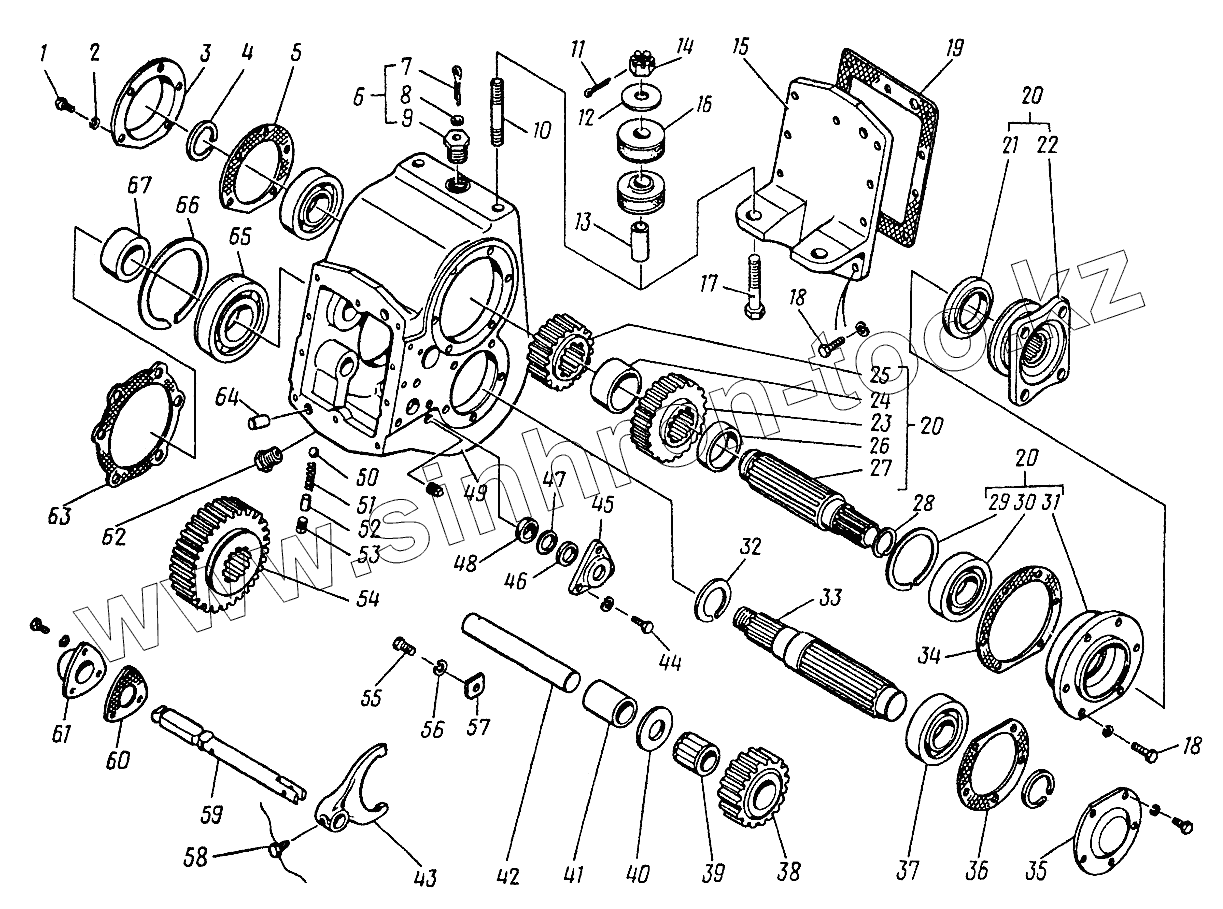

Каталог запасных частей к технике: ЛЗА 40810. Механизм обратного хода 40810-1706
40810-1706010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40810-1706010 | 40810-1706010 | Механизм обратного хода в сборе | |
| 1 | 201454-П29 | Болт М8х16 | |
| 2 | 252135-П29 | Шайба 8 | |
| 3 | 4014-1706139 | Крышка | |
| 4 | 4045Р-1706143 | Кольцо стопорное | |
| 5 | 4014-1706140 | Прокладка | |
| 6 | 4045-1706175-01 | Пробка-отдушина в сборе | |
| 7 | 258054-П29 | Шплинт | |
| 8 | 252002-П29 | Шайба 4 | |
| 9 | 4045-1706178-01 | Пробка | |
| 10 | 291954-П29 | Шпилька М16х1,5х68 | |
| 11 | 258041-П29 | Шплинт 3,2х32 | |
| 12 | 4014-1706181 | Шайба | |
| 13 | 4014-1801040 | Втулка распорная | |
| 14 | 250871-П29 | Гайка М16х1,5 | |
| 15 | 4014-1706130 | Крышка люка | |
| 16 | 121-1801028 | Подушка подвески | |
| 17 | 205616-П29 | Болт М16х1,5х80 | |
| 18 | 201459-П29 | Болт М8х28 | |
| 19 | 4045-1706018 | Прокладка | |
| 20 | 40810-1706110 | Вал ведущий в сборе | |
| 21 | 51-2402052-Б4 | Сальник в сборе | |
| 22 | 4014М-1706147 | Фланец в сборе | |
| 23 | 40810-1706195 | Шестерня малая | |
| 24 | 4045-1706193 | Втулка | |
| 25 | 4010-1706192 | Шестерня большая | |
| 26 | 4045-1706194 | Втулка | |
| 27 | 4014М-1706190 | Вал ведущий | |
| 28 | 4014-1602031 | Кольцо стопорное | |
| 29 | 4014-4602032 | Кольцо стопорное | |
| 30 | 309К | Подшипник шариковый | |
| 31 | 4014М-1706191 | Корпус | |
| 32 | 2Б50 | Кольцо | |
| 33 | 4014-1706105 | Вал ведомый | |
| 34 | 4045-1706012 | Прокладка | |
| 35 | 4045-1706130 | Крышка | |
| 36 | 4045-1706132 | Прокладка | |
| 37 | 6-308К4 | Подшипник | |
| 38 | 40810-1706050 | Шестерня промежуточная | |
| 39 | 64706 | Подшипник роликовый | |
| 40 | 4045-1706060 | Шайба упорная | |
| 41 | 4045-1706070 | Втулка распорная | |
| 42 | 4014-1706105 | Вал ведомый | |
| 43 | 4045-1706170 | Вилка переключения хода | |
| 44 | 201458-П29 | Болт М8х25 | |
| 45 | 4014М-Г706173 | Крышка штока | |
| 46 | 529-4241146 | Сальник штока | |
| 47 | 4014-1706182 | Шайба | |
| 48 | 4014-1706184 | Кольцо уплотнительное | |
| 49 | 4014-1706015 | Картер | |
| 50 | 11,112-100 | Шарик | |
| 51 | 120-1702106 | Пружина фиксатора | |
| 52 | 4045-1706165 | Упор пружины | |
| 53 | 262542-П | Пробка | |
| 54 | 40810-10706120 | Шестерня ведомая | |
| 55 | 201456-П29 | Болт М8х20 | |
| 56 | 252136-П29 | Шайба 10 | |
| 57 | 4000-4601242 | Планка стопорная | |
| 58 | 4000-1706173 | Винт стопорный | |
| 59 | 4014-1706172-10 | Шток | |
| 60 | 4014-1706183-01 | Прокладка | |
| 61 | 4014-1706180 | Кожух штока | |
| 62 | 262544-П29 | Пробка КГ 1/2" | |
| 63 | 130-1701146 | Прокладка | |
| 64 | 4000-4611032-Б | Штифт | |
| 65 | 50310 | Подшипник шариковый | |
| 66 | 4014-1706232 | Кольцо стопорное | |
| 67 | 4014М-1706106 | Втулка распорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
