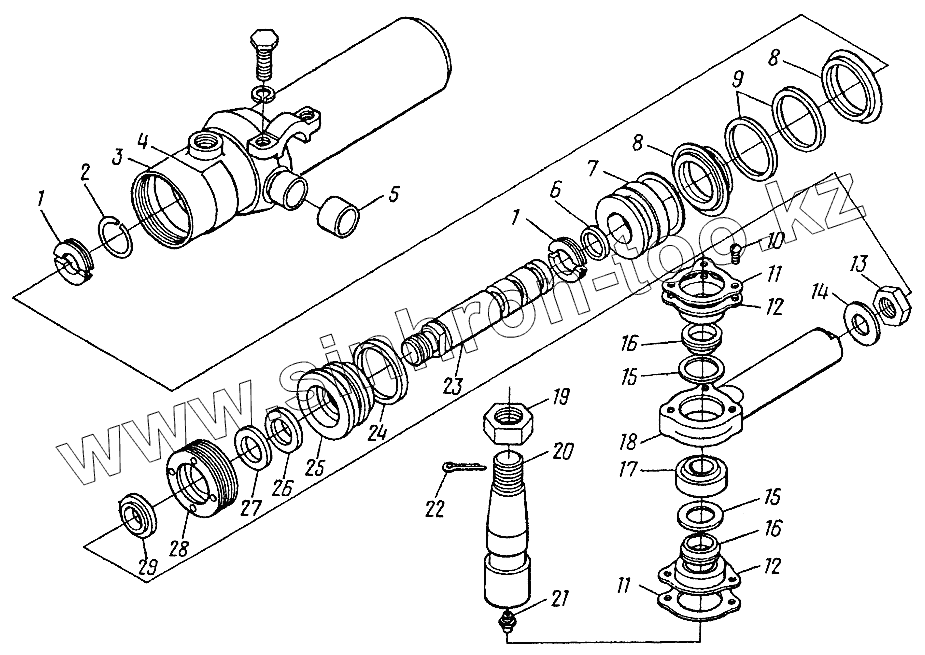

Каталог запасных частей к технике: ЛЗА 40810. Гидроцилиндр 4085-3429-10
4085-3429010-10
1
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4085-3429010-10 | 4085-3429010-10 | Гидроцилиндр | |
| 1 | 4085-3429091-10 | Полукольцо | |
| 2 | 4085-3429084-10 | Кольцо стопорное | |
| 3 | 4085-3429020-10 | Корпус | |
| 4 | 4085-3429034-10 | Табличка | |
| 5 | 4085-3409016 | Втулка | |
| 6 | 022-028-36-2-2 | Кольцо | |
| 7 | 4085-3429082-10 | Поршень | |
| 8 | Манжета 63х48-5 | Манжета 63х48-5 | |
| 9 | 1-63-1 | Кольцо | |
| 10 | 224596-П29 | Винт М5х8 | |
| 11 | 4085-3429070-10 | Шайба | |
| 12 | 4085-3429065-10 | Уплотнитель | |
| 13 | 303025-П | Гайка М24х1,5 | |
| 14 | 4085-3429088-10 | Шайба стопорная | |
| 15 | 4085-3429092-10 | Кольцо | |
| 16 | 4085-3429060 | Втулка | |
| 17 | ШС30 | Подшипник | |
| 18 | 4085-3429090-10 | Головка | |
| 19 | 251015-П29 | Гайка М20х1,5 | |
| 20 | 4085-3409015 | Палец | |
| 21 | 264020-П29 | Масленка I-А1 | |
| 22 | 258056-П29 | Шплинт 4х40 | |
| 23 | 4085-3429050-10 | Шток | |
| 24 | 055-063-46-2-2 | Кольцо | |
| 25 | 4085-3429085-10 | Крышка | |
| 26 | Манжета 38х28-5 | Манжета 38х28-5 | |
| 27 | 2-28-1 | Кольцо защитное | |
| 28 | 4085-3429086-10 | Гайка | |
| 29 | 4085-3429040-10 | Грязесъемник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
