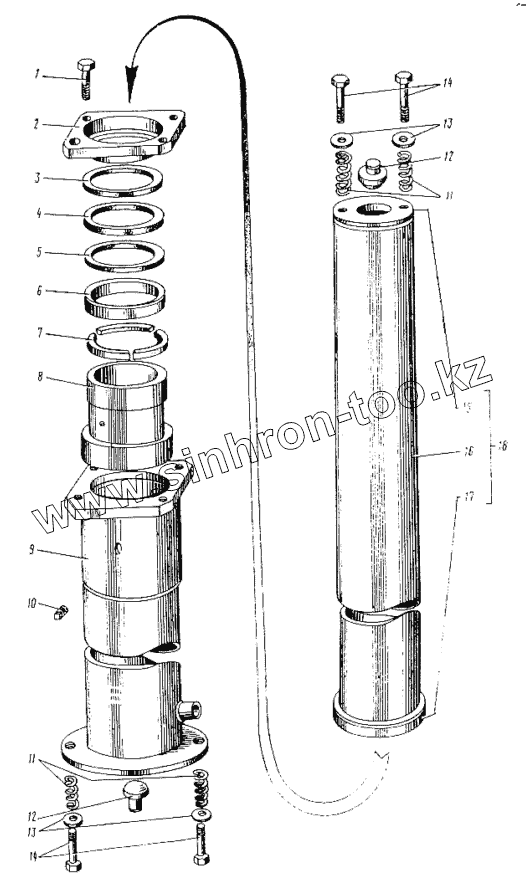

Каталог запасных частей к технике: ЛЗА 4043М. Цилиндр подъема грузоподъемника погрузчика 4043М

Тип техники

Марка

Модель

Схема

4014-4613010

4043-4613010

1

2

3

4

5

6

7

8

9

10

11

11

12

12

13

13

14

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
4045-4613031	4045-4613031		Штуцер корпуса
4014-4613010	4014-4613010		Цилиндр подъема
4043-4613010	4043-4613010		Цилиндр подъема
4043-4613022	4043-4613022		Трубка корпуса
4043-4613034	4043-4613034		Днище
4043-4613072	4043-4613072		Головка корпуса с фланцем
1	202147-П2		Болт
2	4043-4613048-А1		Фланец упорный
3	4043-4613080		Кольцо грязесъемное
4	4043-4613132		Манжета верхняя
5	4043-4613130		Манжета средняя
6	4043-4613079-А		Кольцо разжимное
7	4043-4613078		Сектор упорный
8	4043-4613074		Втулка
9	4043-4613020		Корпус
10	202542-П2		Пробка
11	4000-4613104		Пружина
12	4045-4613102		Опора подпятников
13	252017-П4		Шайба
14	202154-П2		Болт
15	4043-4613060		Головка плунжера
16	4043-4613052		Трубка плунжера
17	4043-4613055		Дно плунжера
18	4043-4613050		Плунжер в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
