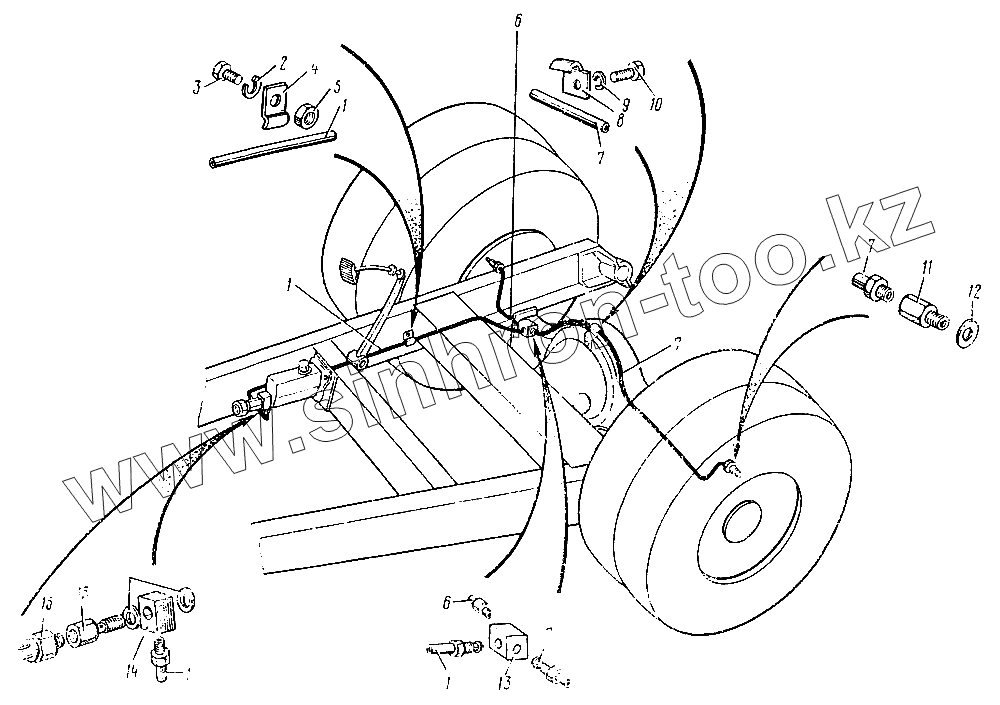

Каталог запасных частей к технике: ЛЗА 4043М. Трубопроводы гидротормозов

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

5

6

6

7

7

7

8

9

9

10

10

11

12

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
252136-П2	252136-П2		Шайба 10
4045Н-3506015	4045Н-3506015		Трубка в сборе
4045Н-3506022	4045Н-3506022		Трубка в сборе
51-3507010-В	51-3507010-В		Тормоз центральный в сборе
201491-П4	201491-П4		Болт
1	4045-3506020		Трубка в сборе
1	4043-3506020		Трубка в сборе
2	252136-П2		Шайба 10
3	201501-П2		Болт М10х30
4	4045-3506044		Скоба
4	4045-3506044		Скоба
5	250512-П4		Гайка
6	4043М-3506015		Трубка в сборе
7	4043М-3506022		Трубка в сборе
8	4045-3506025		Скоба
9	252135-П8		Шайба 8
9	252137-П8		Шайба
10	201452-П8		Болт М8х12
10	201542-П8		Болт М12х35
11	4006-3506032		Переходник
12	51-3506013		Прокладка
12	51-3506013		Прокладка
13	51-3506018		Тройник
14	51-3506045		Муфта соединительная
15	51-3506014		Болт соединительный
16	ВК12-Б		Включатель "Стоп" сигнала

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
