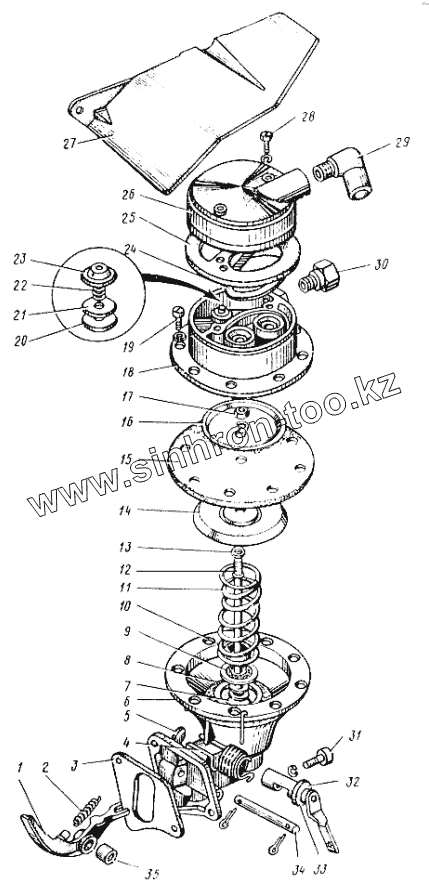

Каталог запасных частей к технике: ЛЗА 4043М. Насос топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51А-1106103 | 51А-1106103 | Шплинт | |
| 258000-П29 | 258000-П29 | Шплинт | |
| 252155-П2 | 252155-П2 | Шайба 8 | |
| 252134-П2 | 252134-П2 | Шайба 6 | |
| 252134-П2 | 252134-П2 | Шайба 6 | |
| 252133-П2 | 252133-П2 | Шайба 5 | |
| К37-43 | К37-43 | Сетка воздушного фильтра | |
| 51А-1106090 | 51А-1106090 | Корпус в сборе | |
| ВК51А-1106205 | ВК51А-1106205 | Комплект запасных деталей топливного насоса | |
| К22Г-1107010 | К22Г-1107010 | Карбюратор в сборе | |
| 51-1107010-А1 | 51-1107010-А1 | Карбюратор в сборе | |
| 51А-1106140 | 51А-1106140 | Диафрагма в сборе | |
| 51А-1106016 | 51А-1106016 | Головка с клапанами в сборе | |
| 51А-1106015 | 51А-1106015 | Головка в сборе | |
| 1 | 51А-1106108 | Рычаг привода насоса | |
| 2 | 51А-1106118 | Пружина рычага привода насоса | |
| 3 | 51А-1106170 | Прокладка | |
| 4 | 51А-1106175 | Пружина рычага | |
| 5 | 260304-П29 | Заглушка | |
| 6 | 51А-1106094 | Корпус | |
| 7 | 51А-1106158 | Шайба упорная рычага | |
| 8 | 51А-1106156 | Шайба рычага | |
| 9 | 51А-1106154 | Уплотнитель тяги | |
| 10 | 51А-1106153 | Держатель уплотнителя тяги | |
| 11 | 51А-1106150 | Пружина диафрагмы | |
| 12 | 51А-1106144 | Тяга диафрагмы | |
| 13 | 51А-1106149 | Шайба уплотнительная | |
| 14 | 51А-1106146 | Шайба диафрагмы нижняя | |
| 15 | 13-1106142 | Диафрагма | |
| 16 | 51А-1106147 | Шайба диафрагмы верхняя | |
| 17 | 250464-П29 | Гайка М5 | |
| 18 | 51А-1106018 | Головка | |
| 19 | 222525-П29 | Винт (D=9, d=М6, l=16, l0=16, h=5,5) | |
| 20 | 13-1106022-Б | Клапан | |
| 21 | 51А-1106023 | Пластина клапана | |
| 22 | 51А-1106027 | Пружина клапана | |
| 23 | 51А-1106026 | Обойма клапана | |
| 24 | 51А-1106045 | Фильтр в сборе | |
| 25 | 13-1106058 | Прокладка крышки | |
| 26 | 51А-1106055 | Крышка | |
| 27 | 12-1106172-А2 | Щиток предохранительный | |
| 28 | 51А-1106067 | Болт крышки | |
| 29 | 280084-П21 | Штуцер угловой | |
| 30 | 280074-П21 | Штуцер прямой | |
| 31 | 290623-П8 | Болт М22 | |
| 32 | 51А-1106095 | Валик ручного привода в сборе | |
| 33 | 51А-1106100 | Уплотнитель валика | |
| 34 | 21-1106128 | Валик | |
| 35 | 13-1106124 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
