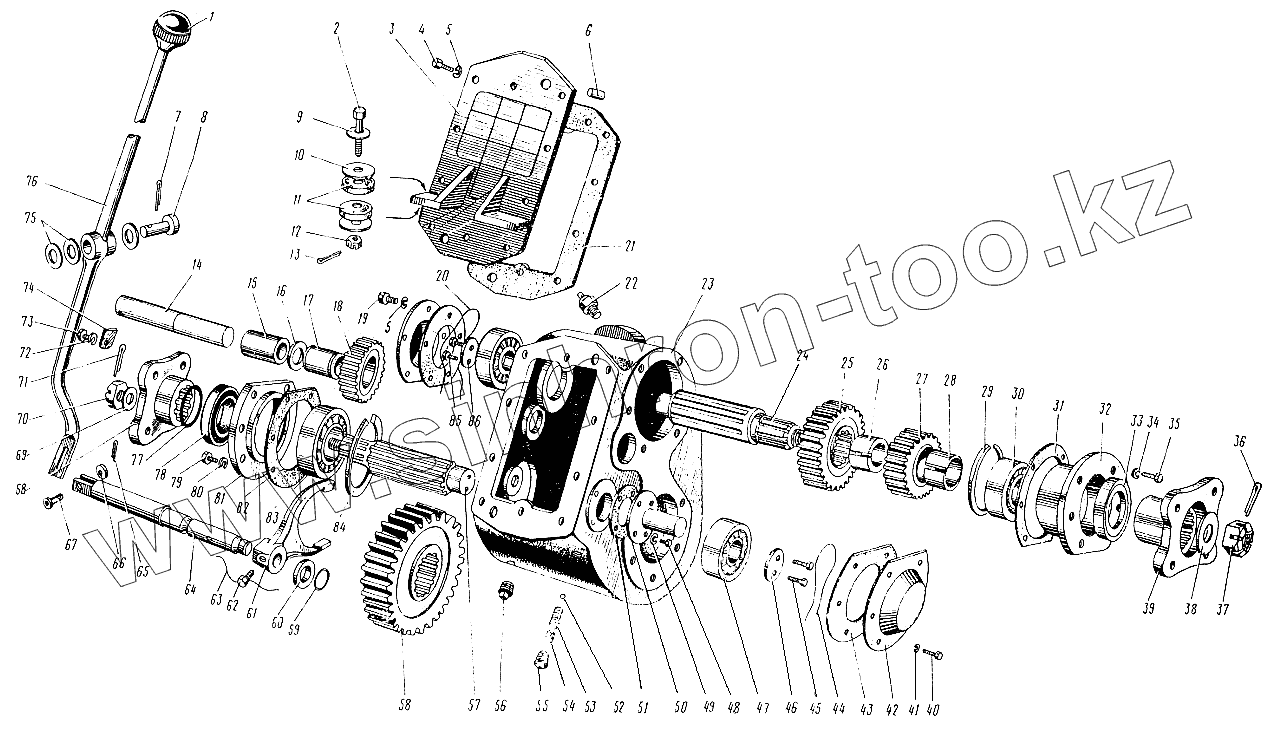

Каталог запасных частей к технике: ЛЗА 4043М. Механизм обратного хода и управление механизмом обратного хода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
Позиция на иллюстрации Заводской номер детали Название детали
308 308 Подшипник в сборе
252016-П2 252016-П2 Гайка
152В1-2202011 152В1-2202011 Вал карданный основной с карданами
4045-1706190-Б 4045-1706190-Б Вал ведущий в сборе
4045-1706100 4045-1706100 Вал ведомый в сборе
1 RAA-7213 Рукоятка
2 205464-П2 Болт
3 40-15-1706020 Крышка люка
4 201458-П8 Болт М8х25
5 252135-П2 Шайба 8
6 4000-4611032-Б Штифт
7 258054-П Шплинт
8 260115-П18 Палец
9 252007-П4 Шайба
10 293354-П2 Шайба
11 81-8401070 Прокладка
12 250977-П4 Гайка
13 258039-П Шплинт 3х20
14 4015-1706052 Ось
15 4045-1706070 Втулка распорная
16 4045-1706060 Шайба упорная
17 64706 Подшипник роликовый
18 4045-1706050-А Шестерня промежуточная
19 201456-П8 Болт М8х20
20 258253-П2 Шплинт-проволока
21 4045-1706018 Прокладка
22 4045-1706175-А Пробка-отдушина в сборе
23 4045-1706015 Картер
24 4045-1706110 Вал ведущий
25 4045-1706192 Шестерня большая
26 4045-1706193 Втулка
27 4045-1706191 Шестерня малая
28 4045-1706194 Втулка
29 4045-1706142 Кольцо ВК-90
30 308 Подшипник в сборе
31 4045-1706012 Прокладка
32 4045-1706140-А Корпус
33 51-2402052-Б4 Сальник в сборе
34 252135-П2 Шайба 8
35 201458-П8 Болт М8х25
36 258056-П Шплинт
37 292958-П Гайка
38 293549-П Шайба
39 51-2201100 Фланец в сборе
40 201456-П8 Болт М8х20
41 252135-П8 Шайба 8
42 4045-1706130 Крышка
43 4045-1706132 Прокладка
44 258253-П2 Шплинт-проволока
45 206498-П2 Болт
46 4000-1706128 Шайба упорная
47 308 Подшипник в сборе
48 201418-П8 Болт
49 252134-П2 Шайба 6
50 4045-1700010 Кожух штока
51 4015-1700011 Прокладка
52 306203-П Шарик IV 11,113мм Н
53 120-1702106 Пружина фиксатора
54 4045-1706165 Упор пружины
55 А-24466 Пробка К 1/4"
56 262544-П2 Пробка
56 А-24466 Пробка К 1/4"
57 4045-1706105 Вал ведомый
58 4045-1706120-А Шестерня ведомая
59 4000М-3405029 Кольцо уплотнительное
60 4045-1706035 Кольцо
61 4045-1706170 Вилка переключения хода
62 4000-1706173 Винт стопорный
63 258253-П2 Шплинт-проволока
64 4045-1700172 Шток
65 258039-П Шплинт 3х20
66 252006-П2 Шайба
67 260057-П8 Палец 10х28
68 4045-1706147 Фланец привода ведущего моста в сборе
69 293549-П Шайба
70 292958-П Гайка
71 258056-П Шплинт
72 252136-П2 Шайба 10
73 201495-П4 Болт
74 120-1701098 Стопор оси
75 4045М-1707020 Шайба регулировочная
76 4045М-1707120 Рычаг переключения хода
77 4003-4614076 Кольцо уплотнительное
78 51-2402052-Б4 Сальник в сборе
79 201458-П8 Болт М8х25
80 252135-П2 Шайба 8
81 4045-1706140-А Корпус
82 4045-1706012 Прокладка
83 308 Подшипник в сборе
84 4045-1706142 Кольцо ВК-90
85 206498-П2 Болт
86 4000-1706128 Шайба упорная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
