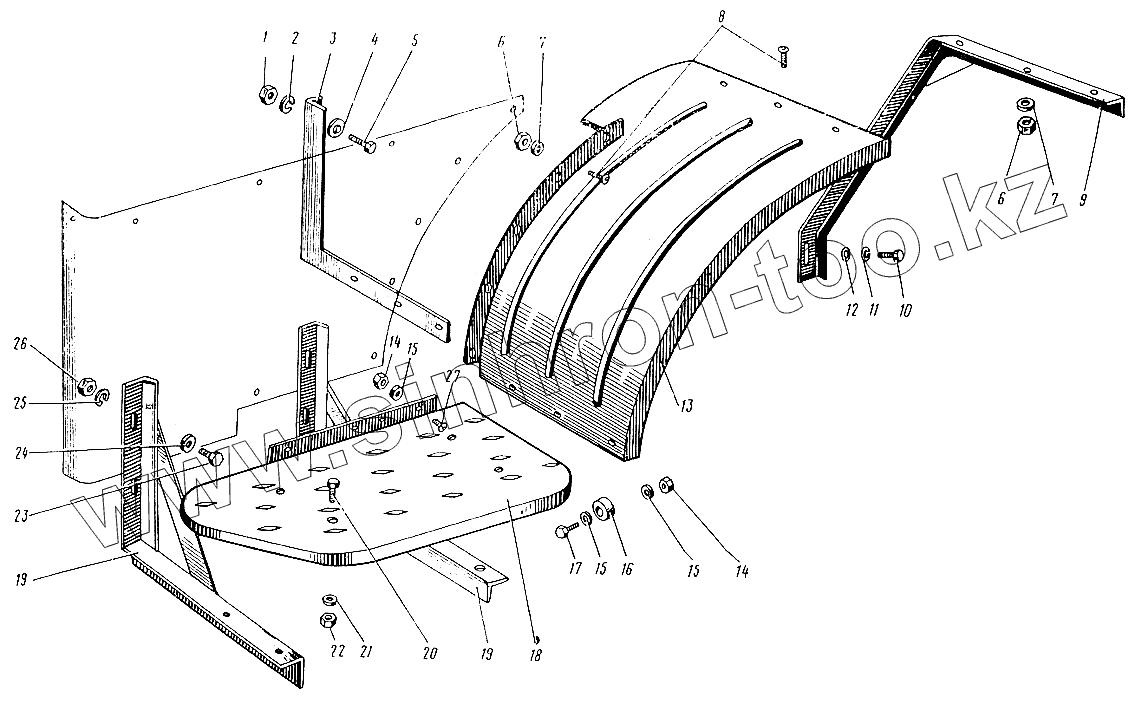

Каталог запасных частей к технике: ЛЗА 4043М. Крыло переднее и подножка
1
2
3
4
5
6
6
7
7
8
9
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4045М-8403022 | 4045М-8403022 | Кронштейн правый | |
| 4045М-8403030 | 4045М-8403030 | Косынка | |
| 4045М-8405013 | 4045М-8405013 | Кронштейн в сборе | |
| 4043М-8103021 | 4043М-8103021 | Кронштейн левый | |
| 4045М-8403021 | 4045М-8403021 | Кронштейн левый | |
| 4043-8403027 | 4043-8403027 | Кронштейн переднего крыла нижний левый | |
| 4045-8403027 | 4045-8403027 | Кронштейн переднего крыла нижний левый | |
| 4045-8403028 | 4045-8403028 | Кронштейн переднего крыла нижний правый | |
| 4043М-8403022 | 4043М-8403022 | Кронштейн правый | |
| 4043М-8403013 | 4043М-8403013 | Опора левая | |
| 4045М-8403013 | 4045М-8403013 | Опора левая | |
| 4045М-8405021 | 4045М-8405021 | Подножка левая | |
| 4045М-8405023 | 4045М-8405023 | Раскос | |
| 4045М-8405019 | 4045М-8405019 | Уголок вертикальный | |
| 4043М-8405022 | 4043М-8405022 | Уголок горизонтальный | |
| 4045М-8405022 | 4045М-8405022 | Уголок горизонтальный | |
| 1 | 250512-П4 | Гайка | |
| 2 | 252136-П2 | Шайба 10 | |
| 3 | 4043-8403028 | Кронштейн правый | |
| 4 | 252006-П8 | Шайба 10 | |
| 5 | 201501-П2 | Болт М10х30 | |
| 6 | 250508-П8 | Гайка М6 | |
| 7 | 252004-П8 | Шайба 6 | |
| 8 | 224624-П2 | Винт | |
| 9 | 4043М-8403014 | Опора правая | |
| 9 | 4045М-8403014 | Опора правая | |
| 10 | 201455-П8 | Болт | |
| 11 | 252135-П8 | Шайба 8 | |
| 12 | 252005-П8 | Шайба 8 | |
| 13 | 4043-8403010 | Крыло правое | |
| 13 | 4045-8403018 | Крыло правое | |
| 14 | 250508-П8 | Гайка М6 | |
| 15 | 252004-П8 | Шайба 6 | |
| 16 | 4008-5000045 | Амортизатор | |
| 17 | 200213-П8 | Болт | |
| 18 | 4045М-8405020 | Подножка правая | |
| 19 | 4043М-8405013 | Кронштейн в сборе | |
| 20 | 201456-П8 | Болт М8х20 | |
| 21 | 252005-П8 | Шайба 8 | |
| 22 | 250510-П8 | Гайка | |
| 23 | 201501-П4 | Болт | |
| 24 | 252006-П8 | Шайба 10 | |
| 25 | 252136-П2 | Шайба 10 | |
| 26 | 250512-П4 | Гайка | |
| 27 | 224624-П8 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
