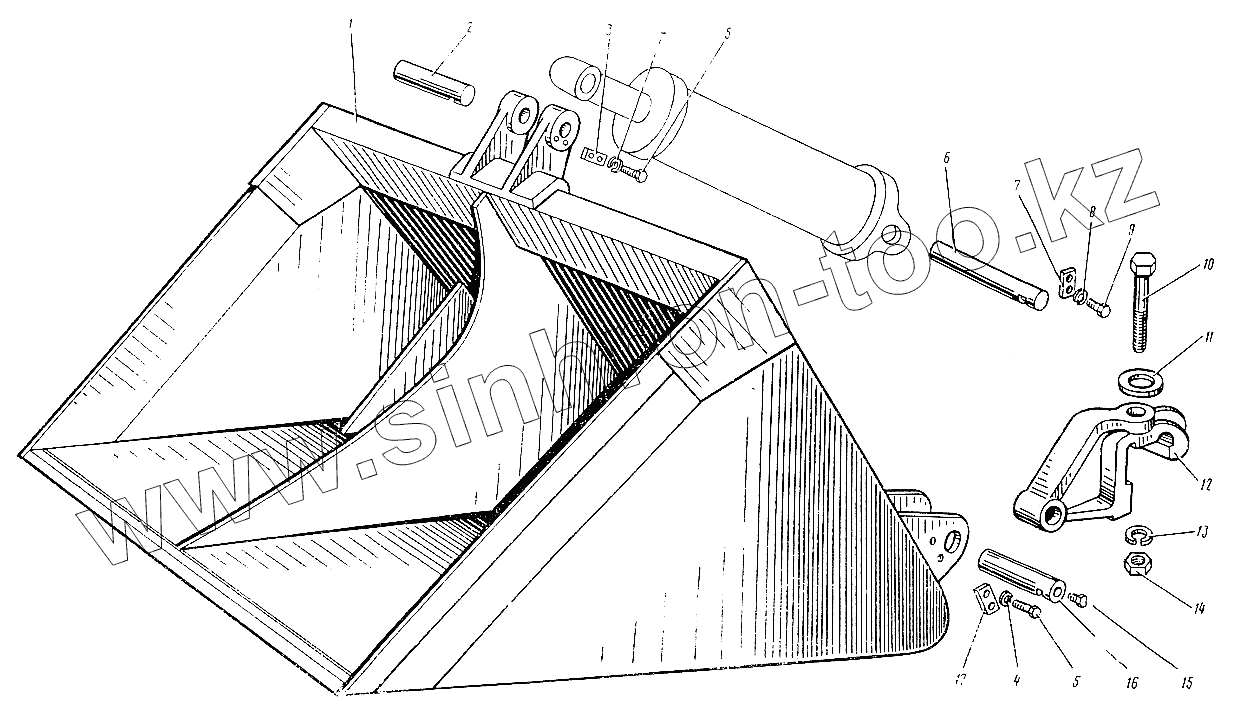

Каталог запасных частей к технике: ЛЗА 4043М. Ковш грузоподъемника
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4000М-4622031 | 4000М-4622031 | Нож правый | |
| 4000М-4622006 | 4000М-4622006 | Каркас в сборе | |
| 4000М-4622037 | 4000М-4622037 | Корпус | |
| 4000М-4622008 | 4000М-4622008 | Корпус в сборе | |
| 4000М-4622010 | 4000М-4622010 | Кронштейн | |
| 4000М-4622039 | 4000М-4622039 | Кронштейн | |
| 4045М-4622029 | 4045М-4622029 | Кронштейн | |
| 4000М-4622035 | 4000М-4622035 | Нож | |
| 4000М-4622030 | 4000М-4622030 | Нож левый | |
| 4000М-4622014 | 4000М-4622014 | Нож левый в сборе | |
| 4000М-4622012 | 4000М-4622012 | Диафрагма | |
| 4000М-4622012 | 4000М-4622012 | Диафрагма | |
| 4000М-4622036 | 4000М-4622036 | Обруч | |
| 4000М-4622032 | 4000М-4622032 | Пластина | |
| 4000М-4622034 | 4000М-4622034 | Пластина | |
| 4000М-4622010 | 4000М-4622010 | Кронштейн | |
| 4000М-4622043 | 4000М-4622043 | Ребро | |
| 4000М-4622014 | 4000М-4622014 | Нож левый в сборе | |
| 4015-4630310-А | 4015-4630310-А | Цилиндр поворота ковша | |
| 4000М-4622041 | 4000М-4622041 | Боковина | |
| 4000М-4622033 | 4000М-4622033 | Балка | |
| 1 | 4000М-4622004 | Ковш | |
| 2 | 4000М-4622027 | Палец | |
| 3 | 4006-4621034 | Планка стопорная | |
| 4 | 252135-П2 | Шайба 8 | |
| 5 | 201454-П15 | Болт | |
| 6 | 4045М-4622026 | Палец | |
| 7 | 4045М-4620034 | Планка стопорная | |
| 8 | 252137-П2 | Шайба 12 | |
| 9 | 201536-П2 | Болт | |
| 10 | 4045Н-2300021 | Болт | |
| 11 | 252019-П2 | Шайба | |
| 12 | 4045М-4622025 | Кронштейн | |
| 13 | 252141-П2 | Шайба 20 | |
| 14 | 250565-П2 | Гайка | |
| 15 | 264020-П8 | Пресс-масленка | |
| 16 | 4045М-4622028 | Палец | |
| 17 | 4045М-4622022 | Планка стопорная |
