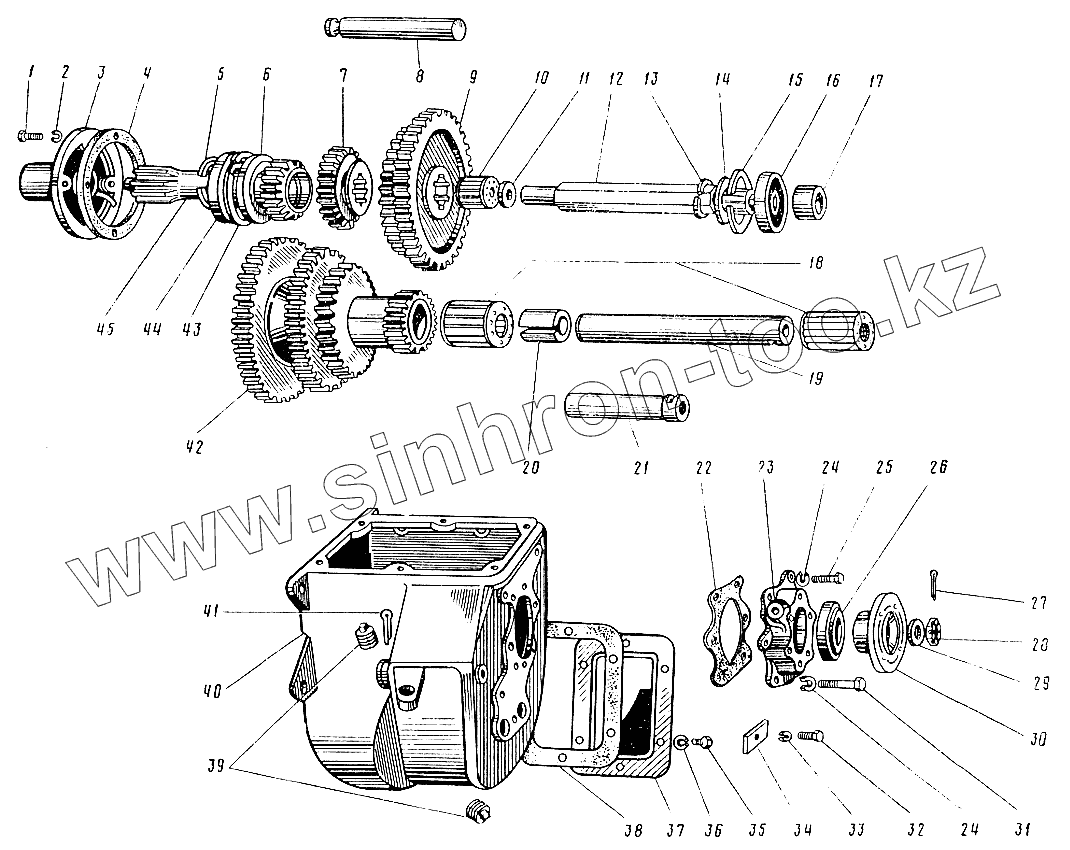

Каталог запасных частей к технике: ЛЗА 4043М. Коробка передач

Тип техники

Марка

Модель

Схема

БВ3-972172

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
БВ3-972170	БВ3-972170		Коробка передач с центральным тормозом в сборе
БВ3-972172	БВ3-972172		Коробка передач в сборе
1	201458-П8		Болт М8х25
2	252155-П2		Шайба 8
3	51-7050-Б		Крышка
4	51-7051		Прокладка
5	АА-7045		Кольцо упорное
6	АА-7043		Маслоотражатель
7	51-1701114		Шестерня 3-й и 4-й передач
8	АА-7244		Ось вилки
9	51-1701112		Блок шестерен 1-й и 2-й передач
10	864904		Подшипник роликовый
11	АА-7063		Кольцо установочное
12	51-7061-Б		Вал вторичный
13	АА-7062		Кольцо упорное
14	АА-7080		Маслоотражатель
15	АА-7070		Кольцо стопорное
16	307		Подшипник
17	40П-1701075		Кольцо распорное
18	64905		Подшипник роликовый
19	51-7111-А		Ось блока шестерен
20	51-1701084-А		Втулка
21	АА-7140-А		Ось блока шестерен
22	63-1701203-Б		Прокладка
23	БВ3-972175		Крышка задняя
24	252130-П2		Шайба 3
25	201283-П8		Болт М10х28
26	51-1701210-А		Сальник в сборе
27	258055-П		Шплинт 4х36
28	292940-П8		Гайка М22х2
29	51-2402064		Шайба
30	51-1701240-Д		Фланец
31	201510-П8		Болт
32	201495-П8		Болт М10х20
33	252136-П2		Шайба 10
34	АА-7155		Стопор
35	201495-П8		Болт М10х20
36	252136-П2		Шайба 10
37	АА-7165		Крышка
38	АА-7166-А		Прокладка
39	262513-П		Пробка К 3/4"
40	ВК-51-1701015-В		Картер
41	258041-П		Шплинт 3х30
42	51-1701050		Блок шестерен
43	АА-7030		Кольцо стопорное
44	209		Подшипник
45	51-7017		Вал ведущий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
