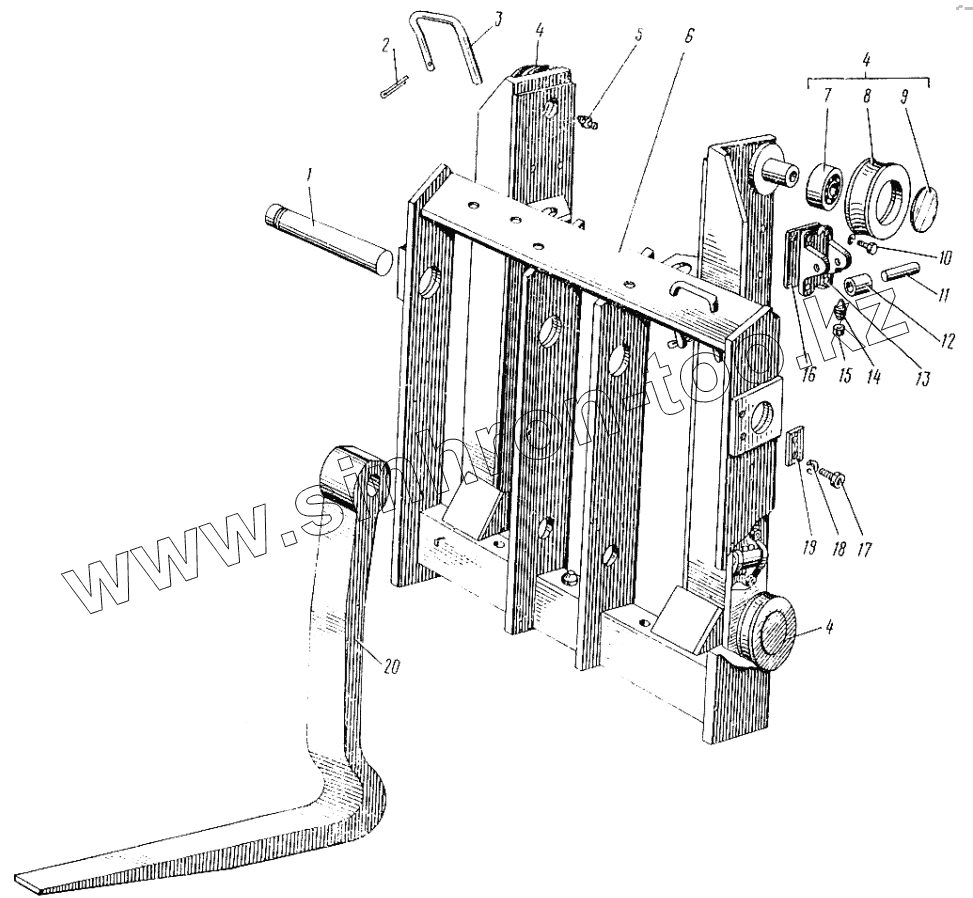

Каталог запасных частей к технике: ЛЗА 4043М. Каретка грузоподъемника и подхваты вилочные погрузчика 4043М
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4006-4603029 | 4006-4603029 | Прокладка | |
| 4045М-4603019 | 4045М-4603019 | Балка | |
| 4043М-4603063 | 4043М-4603063 | Кронштейн левый | |
| 4043М-4306062 | 4043М-4306062 | Кронштейн правый | |
| 4043М-4603073 | 4043М-4603073 | Накладка | |
| 4045М-4603034 | 4045М-4603034 | Накладка | |
| 4000М-4601220-Б | 4000М-4601220-Б | Ось катка | |
| 4045М-4603025 | 4045М-4603025 | Палец | |
| 4045М-4603035 | 4045М-4603035 | Пластина | |
| 4045М-4603037 | 4045М-4603037 | Пластина средняя левая | |
| 4045М-4603038 | 4045М-4603038 | Пластина средняя правая | |
| 4045М-4603024 | 4045М-4603024 | Балка | |
| 4045М-4603069 | 4045М-4603069 | Ребро | |
| 4045М-4603031 | 4045М-4603031 | Стенка боковая левая | |
| 4045М-4603030 | 4045М-4603030 | Стенка боковая правая | |
| 4043М-4603051 | 4043М-4603051 | Стойка левая | |
| 4043М-4603053 | 4043М-4603053 | Стойка левая | |
| 4043М-4603049 | 4043М-4603049 | Стойка левая | |
| 4043М-4603050 | 4043М-4603050 | Стойка правая | |
| 4043М-4603052 | 4043М-4603052 | Стойка правая | |
| 4043М-4603054 | 4043М-4603054 | Стойка правая | |
| 252136-П2 | 252136-П2 | Шайба 10 | |
| 4045М-4603023 | 4045М-4603023 | Балка | |
| 1 | 4045М-4620036 | Ось | |
| 2 | 258039-П | Шплинт 3х20 | |
| 3 | 4045М-4603040 | Скоба | |
| 4 | 4043-4601223 | Каток в сборе | |
| 5 | 264020-П8 | Пресс-масленка | |
| 6 | 4043М-4603015 | Каретка | |
| 7 | 954708 | Подшипник | |
| 8 | 4043-4601226 | Каток | |
| 9 | 4043-4601227 | Заглушка | |
| 10 | 201499-П4 | Болт | |
| 11 | 4046-4601238 | Ось | |
| 12 | 4000М-4601234 | Каток средний | |
| 13 | 4043-4601240-Б | Кронштейн | |
| 14 | 4046-4601164 | Винт стопорный | |
| 15 | 250514-П4 | Гайка | |
| 16 | 4000-4601246 | Прокладка регулировочная | |
| 17 | 201536-П2 | Болт | |
| 18 | 252137-П2 | Шайба 12 | |
| 19 | 4045М-4620034 | Планка стопорная | |
| 20 | 4043М-4620032 | Вилы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
