Каталог запасных частей к технике: ЛЗА 4043М. Газопровод

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

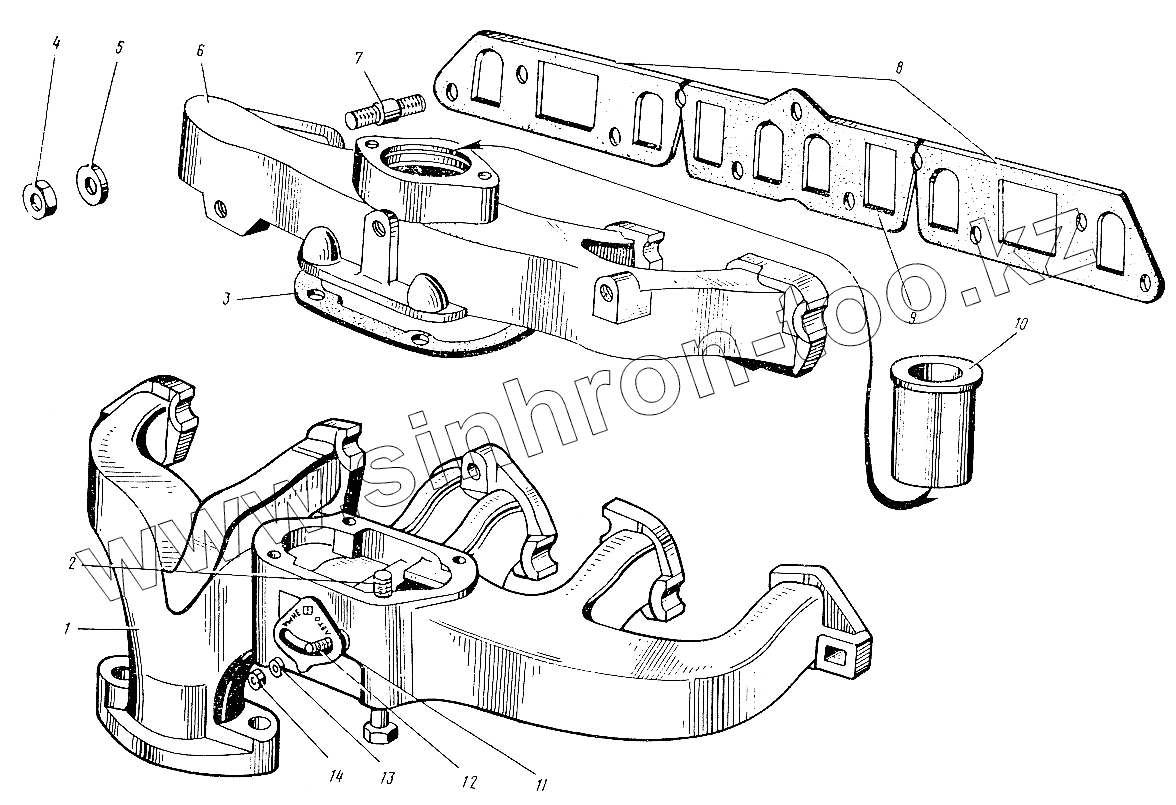

Позиция на иллюстрации	Заводской номер детали		Название детали
52-04-1008010	52-04-1008010		Газопровод в сборе
1	51-1008024-Б		Коллектор выпускной в сборе
2	200325-П		Болт М10х80
3	12-1008019-Б		Прокладка
4	292782-П		Гайка М10х1
5	293318-П		Шайба 10
6	52-04-1008015		Труба впускная в сборе
7	291798-П		Шпилька М10х1,25х30
8	12-1008084		Прокладка крайняя
9	12-1008080		Прокладка средняя
10	51-1008130		Втулка направляющая
11	293236-П		Шайба 7
12	291678-П		Шпилька М6х0,75х14
13	252004-П8		Шайба 6
14	250533-П		Гайка М6х0,75

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
