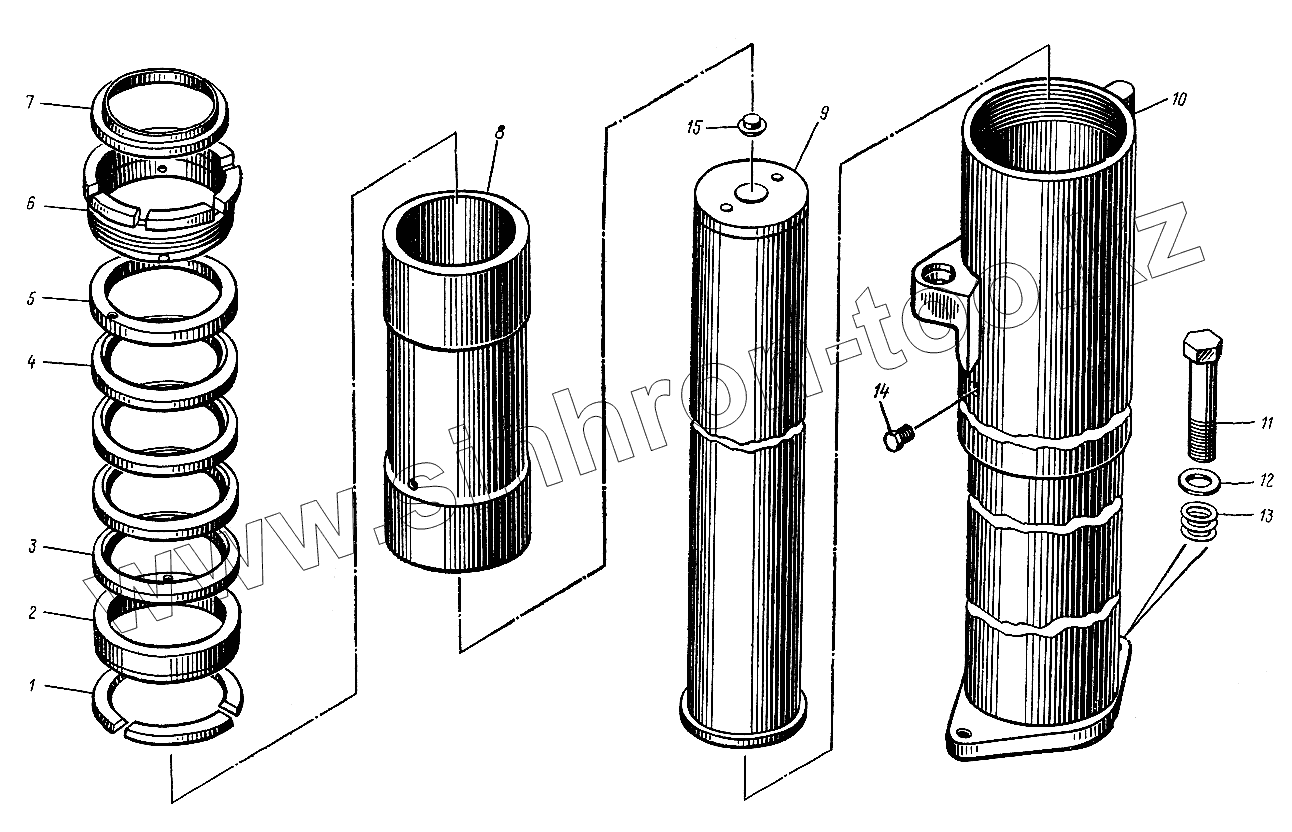

Каталог запасных частей к технике: ЛЗА 4014. Цилиндр подъема
4014-4613012-01
4014-4613011-01
4014-4613010-01
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-4613012-01 | 4014-4613012-01 | Цилиндр в сборе | |
| 4014-4613011-01 | 4014-4613011-01 | Цилиндр в сборе | |
| 4014-4613010-01 | 4014-4613010-01 | Цилиндр в сборе | |
| 1 | 4014-4613078 | Сектор упорный | |
| 2 | 4014-4613080 | Сепаратор | |
| 3 | 4014-4613082 | Кольцо опорное | |
| 4 | 4014-4613108 | Манжета | |
| 5 | 4014-4613084 | Кольцо нажимное | |
| 6 | 4014-4613079 | Гайка | |
| 7 | 4014-4613092-А | Грязесъемник | |
| 8 | 4014-4613074 | Втулка | |
| 9 | 4014-4613050-01 | Плунжер | |
| 9 | 4014-4613054-01 | Плунжер | |
| 9 | 4014-4613051-01 | Плунжер | |
| 10 | 4014-4613020-01 | Корпус | |
| 10 | 4014-4613024-01 | Корпус | |
| 10 | 4014-4613021-01 | Корпус | |
| 11 | 202154-П29 | Болт М16х1,5х85 | |
| 12 | 252017-П8 | Шайба 16 | |
| 13 | 4000-4613104 | Пружина | |
| 14 | 262542-П29 | Пробка КГ 1/4" | |
| 15 | 4045-4613102 | Опора подпятников |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
