Каталог запасных частей к технике: ЛЗА 4014. Трубопроводы топливные

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

6

6

7

8

9

10

10

11

12

13

14

15

16

17

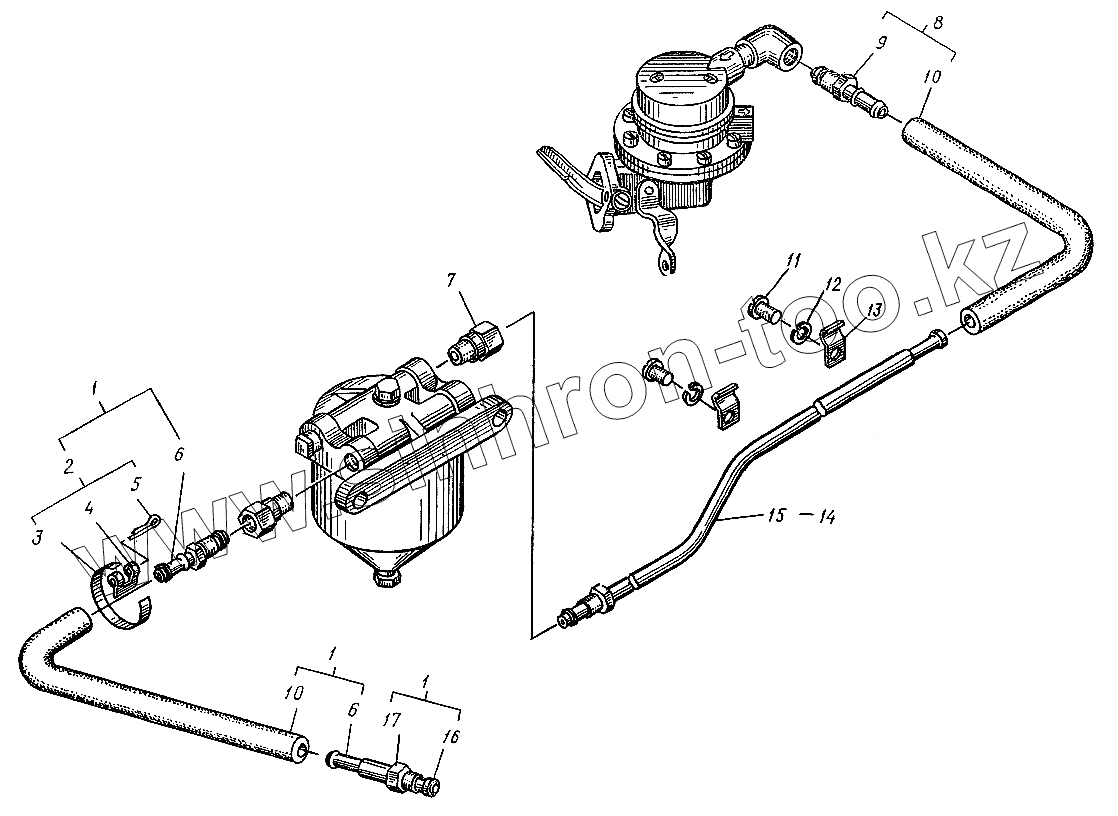

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4014-1104020-11		Шланг гибкий в сборе
2	4045-1104029		Хомутик в сборе
3	4000М-1104110		Лента стяжная хомутика
4	4000-1303027		Пряжка хомута
5	258079-П8		Шплинт 6,3х20
6	51-1104114-Б		Трубка
7	280074-П29		Штуцер
8	4045-1104100		Шланг гибкий в сборе
9	4045М-1104031		Гайка соединительная
10	4014-1104116-11		Шланг гибкий
11	220103-П29		Винт М5х12
12	252134-П2		Шайба 6
13	4006-3506025		Скоба
14	4014-1104085		Трубка в сборе
15	4014-1104086		Трубка
16	280113-П29		Муфта конусная диаметром 8мм
17	4045МТ-1104031		Гайка соединительная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
