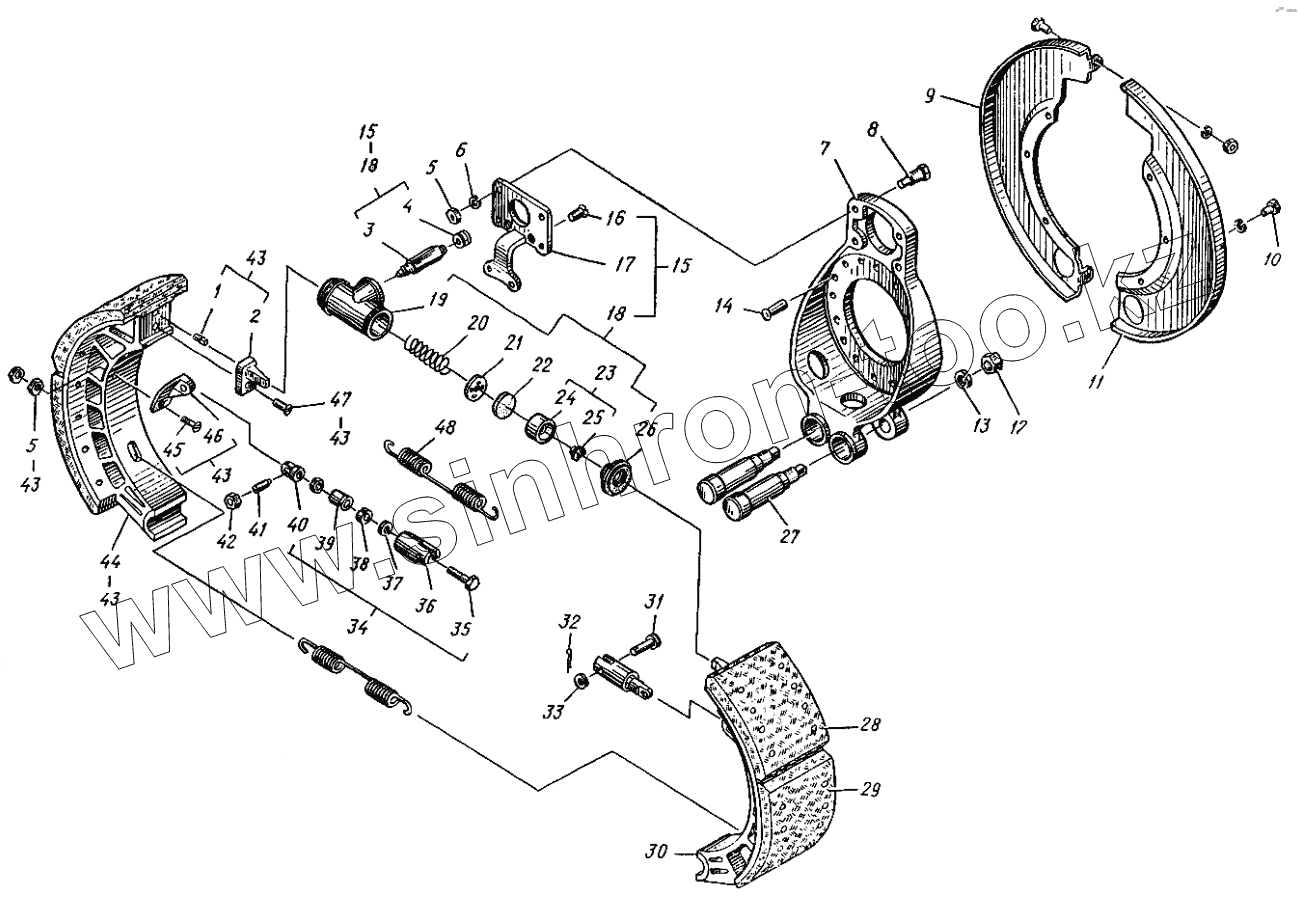

Каталог запасных частей к технике: ЛЗА 4014. Тормоза рабочие
1
2
3
3
4
5
5
5
5
6
6
7
8
8
9
10
11
12
13
14
15
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35
35
36
36
37
38
39
39
40
40
41
42
43
43
43
43
43
43
44
45
46
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-3501022 | 4014-3501022 | Колодка с упором в сборе | |
| 1 | 4014-3501065 | Шпилька установочная | |
| 2 | 4014-3501064 | Упор | |
| 3 | 4014-3501048 | Клапан перепускной | |
| 3 | 4014-3501048-01 | Клапан перепускной | |
| 4 | 12-3501049 | Колпачок | |
| 5 | 250510-П29 | Гайка М8 | |
| 5 | 250510-П29 | Гайка М8 | |
| 6 | 252135-П2 | Шайба 8 | |
| 6 | 252135-П2 | Шайба 8 | |
| 7 | 130-3502014-В | Суппорт | |
| 8 | 4014-3501056 | Болт | |
| 8 | 201501-П29 | Болт М10х35 | |
| 9 | 130-3502031-Б | Щиток левый | |
| 10 | 201452-П8 | Болт М8х12 | |
| 11 | 130-3502030-Б | Щиток правый | |
| 12 | 250565-П8 | Гайка М20х1,5 | |
| 13 | 252141-П2 | Шайба 20 | |
| 14 | 252841-П | Заклепка | |
| 15 | 4014-3501040 | Цилиндр с переходником в сборе | |
| 15 | 4014-3501040-20 | Цилиндр с переходником в сборе | |
| 16 | 221719-П29 | Винт М10х20 | |
| 17 | 4014-3501050 | Переходник | |
| 17 | 4014-3501050-20 | Переходник | |
| 18 | 4014-3501042 | Цилиндр колесный в сборе | |
| 19 | 52-3502040 | Цилиндр колесный | |
| 20 | 51-3502053 | Пружина | |
| 21 | 51-3502052 | Чашка распорная | |
| 22 | 51-3502051 | Манжета | |
| 23 | 51-3502042-А | Поршень в сборе | |
| 24 | 51-3502055 | Поршень | |
| 25 | 51-3501044 | Стержень упорный | |
| 26 | 51-3502068 | Колпак защитный | |
| 27 | 130-3502132 | Ось | |
| 28 | 255929-П4 | Заклепка 5х14 | |
| 29 | 130-3502105-В | Накладка фрикционная | |
| 30 | 4014-3501024-20 | Колодка в сборе | |
| 30 | 4014-3501024 | Колодка в сборе | |
| 31 | 260061-П8 | Палец 10х38 | |
| 32 | 258024-П8 | Шплинт 2,5х16 | |
| 33 | 252006-П8 | Шайба 10 | |
| 34 | 4014-3501070 | Приспособление регулировочное в сборе | |
| 34 | 4014-3501070-20 | Приспособление регулировочное в сборе | |
| 35 | 201466-П29 | Болт М8х45 | |
| 35 | 201468-П29 | Болт М8х50 | |
| 36 | 4014-3501072 | Цилиндр | |
| 36 | 4014-3501072-20 | Цилиндр | |
| 37 | 4014-3501082-01 | Шайба 8,5 | |
| 38 | 4014-3501074 | Кольцо пружинное | |
| 39 | 4014-3501076 | Втулка | |
| 39 | 4014-3501076-20 | Втулка | |
| 40 | 4014-3501078 | Шток | |
| 40 | 4014-3501078-20 | Шток | |
| 41 | 4014-3501085 | Ось | |
| 42 | 250615-П29 | Гайка М12х1,25 | |
| 43 | 4014-3501023 | Колодка левая в сборе | |
| 43 | 4014-3501022-20 | Колодка правая в сборе | |
| 44 | 4014-3501025 | Колодка левая в сборе | |
| 45 | 4014-3501089 | Винт М2 | |
| 46 | 4014-3501087 | Кронштейн левый | |
| 46 | 4014-3501086 | Кронштейн правый | |
| 47 | 221666-П29 | Винт М8х25 | |
| 48 | 127-3501035 | Пружина оттяжная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
