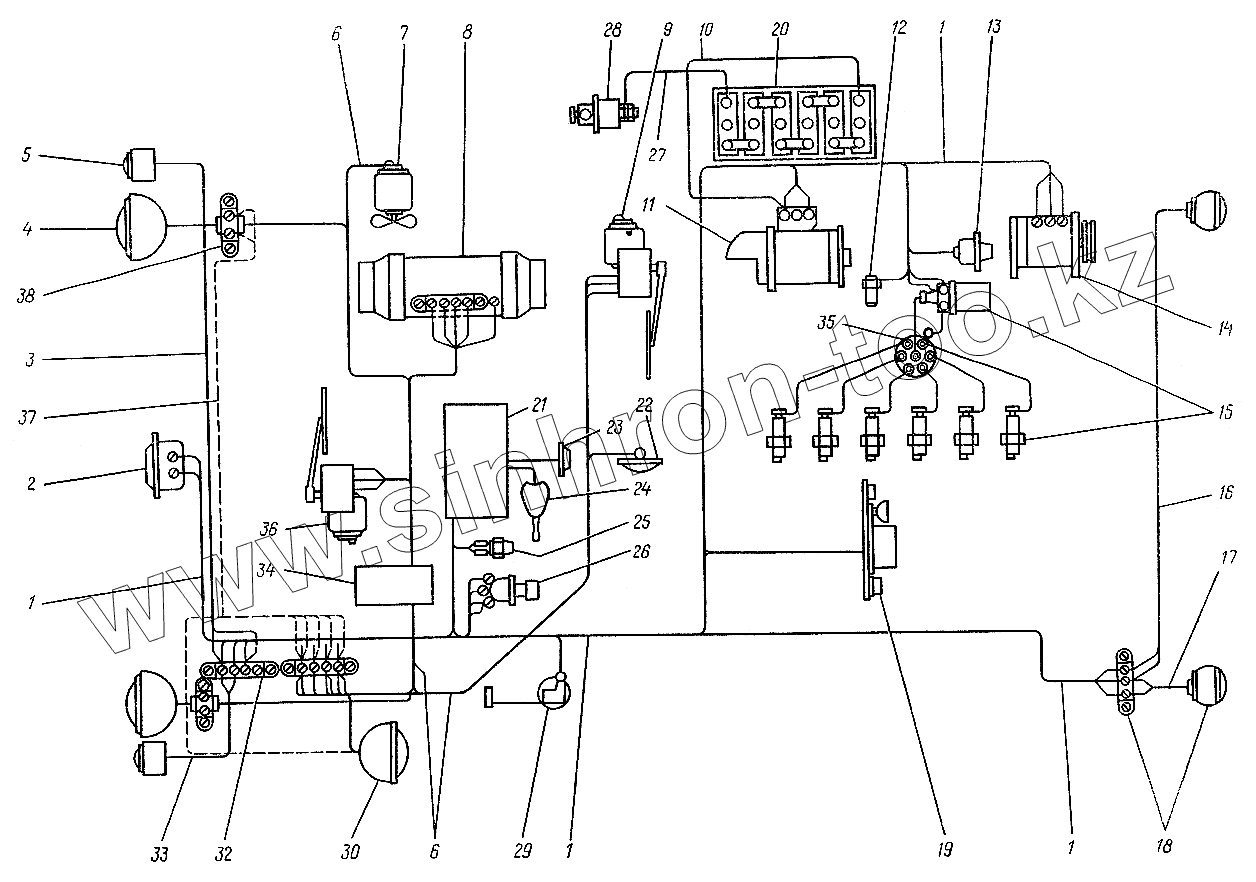

Каталог запасных частей к технике: ЛЗА 4014. Схема электрооборудования
1
1
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 47К | 47К | Розетка штепсельная | |
| РС507Б | РС507Б | Реле стартера | |
| 4000М-3724031 | 4000М-3724031 | Провод двигатель - "масса" | |
| 1 | 4014-3724003 | Жгут | |
| 2 | С311 | Сигнал звуковой | |
| 3 | 4014-3724064 | Жгут | |
| 4 | ФГ122-Б | Фара | |
| 5 | ПФ101-Б | Подфарник | |
| 6 | 4014-3724027-11 | Жгут | |
| 7 | 191-8104210 | Вентилятор в сборе | |
| 8 | 015 | Отопитель в сборе | |
| 9 | СЛ101-Б | Стеклоочиститель | |
| 10 | 4014-3724001-10 | Электропровод в сборе | |
| 11 | СТ230-Б | Стартер | |
| 12 | ТМ101 | Датчик температуры воды | |
| 13 | ММ9 | Датчик указателя давления масла | |
| 14 | Г108-Г | Генератор | |
| 15 | СН4-ЕГ | Свеча зажигания | |
| 16 | 4014-3724060 | Жгут | |
| 17 | 4014-3724057 | Жгут | |
| 18 | ФП101-Б | Фонарь задний | |
| 19 | РР24-Г2 | Реле-регулятор | |
| 19 | ПД308 | Фонарь освещения под капотом | |
| 20 | 6СТ-75ЭМС | Батарея аккумуляторная | |
| 21 | 4014-3805010 | Щиток приборов | |
| 22 | ПК201 | Плафон | |
| 23 | 120-3721012-А | Кнопка звукового сигнала | |
| 24 | П105-А | Переключатель указателей поворота | |
| 25 | ВК12-Б | Включатель "Стоп" сигнала | |
| 26 | П39 | Переключатель света ножной | |
| 27 | 4014-3724002-10 | Электропровод в сборе | |
| 28 | ВК318-Б | Включатель "массы" | |
| 29 | БМ18-А | Датчик указателя уровня топлива | |
| 30 | ФГ304 | Фара поворотная | |
| 32 | ПС2-А2 | Панель соединительная | |
| 33 | 4014-3724055 | Жгут | |
| 34 | 4014-3801010 | Щиток приборов кабины | |
| 35 | Р-20-3706000 | Распределитель зажигания | |
| 36 | СЛ102-Б | Стеклоочиститель | |
| 37 | 4014-3724062-10 | Жгут | |
| 38 | ПС4-А2 | Панель соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
