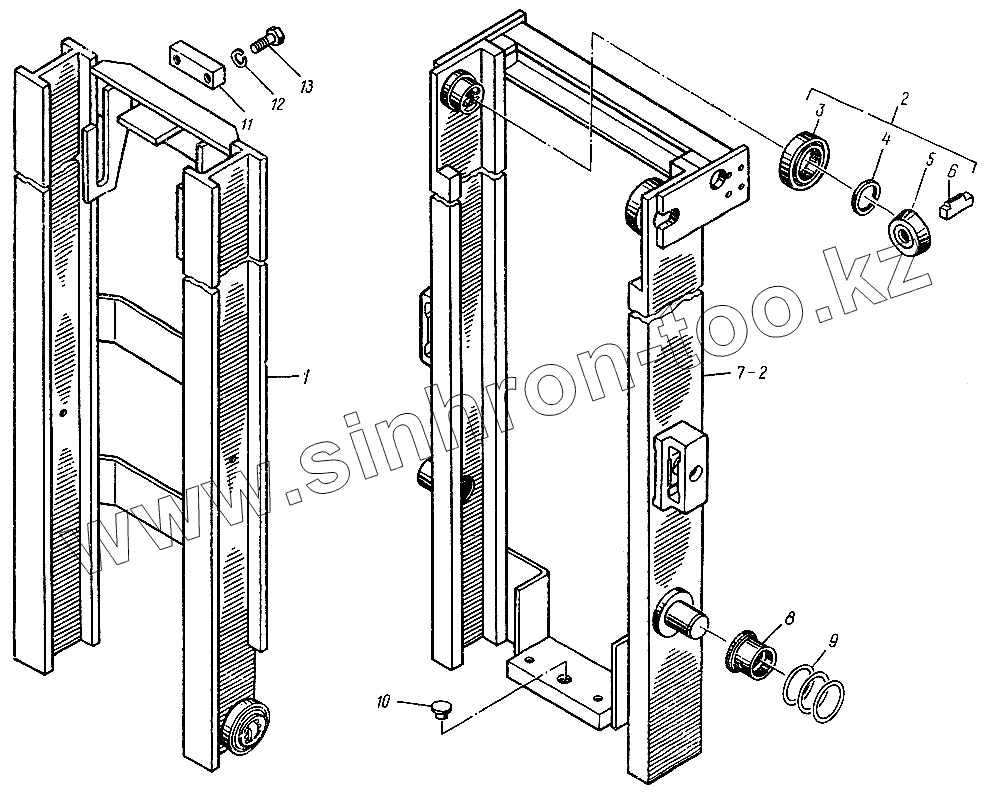

Каталог запасных частей к технике: ЛЗА 4014. Рамы грузоподъемника
4014-4601009
4014-4601008
4014-4601007
1
1
1
2
2
2
2
3
4
5
6
7
7
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-4601009 | 4014-4601009 | Рама внутренняя в сборе | |
| 4014-4601008 | 4014-4601008 | Рама внутренняя в сборе | |
| 4014-4601007 | 4014-4601007 | Рама внутренняя в сборе | |
| 4014-4601003 | 4014-4601003 | Грузоподъемник в сборе | |
| 4014-4601002 | 4014-4601002 | Грузоподъемник в сборе | |
| 4014-4601001 | 4014-4601001 | Грузоподъемник в сборе | |
| 1 | 4014-4601015 | Рама внутренняя | |
| 1 | 4014-4601014 | Рама внутренняя | |
| 1 | 4014-4601013 | Рама внутренняя | |
| 2 | 4014-4601005 | Рама наружная в сборе | |
| 2 | 4014-4601006 | Рама наружная в сборе | |
| 2 | 4014-4601004 | Рама наружная в сборе | |
| 3 | 962715ХС17 | Подшипник | |
| 4 | 4014-4601089 | Кольцо стопорное | |
| 5 | 962702017 | Подшипник | |
| 6 | 4014-4601033-10 | Ось подшипника | |
| 7 | 4014-3601011 | Рама наружная | |
| 7 | 4014-4601010 | Рама наружная | |
| 7 | 4014-4601012 | Рама наружная | |
| 8 | 4014-4600035 | Вкладыш | |
| 9 | 4014-4600030 | Шайба регулировочная | |
| 10 | 4045-4613102 | Опора подпятников | |
| 11 | 4014-4601047 | Упор | |
| 12 | 252139-П29С | Шайба 16 | |
| 13 | 202147-П29 | Болт М16х50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
