Каталог запасных частей к технике: ЛЗА 4014. Радиатор масляный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

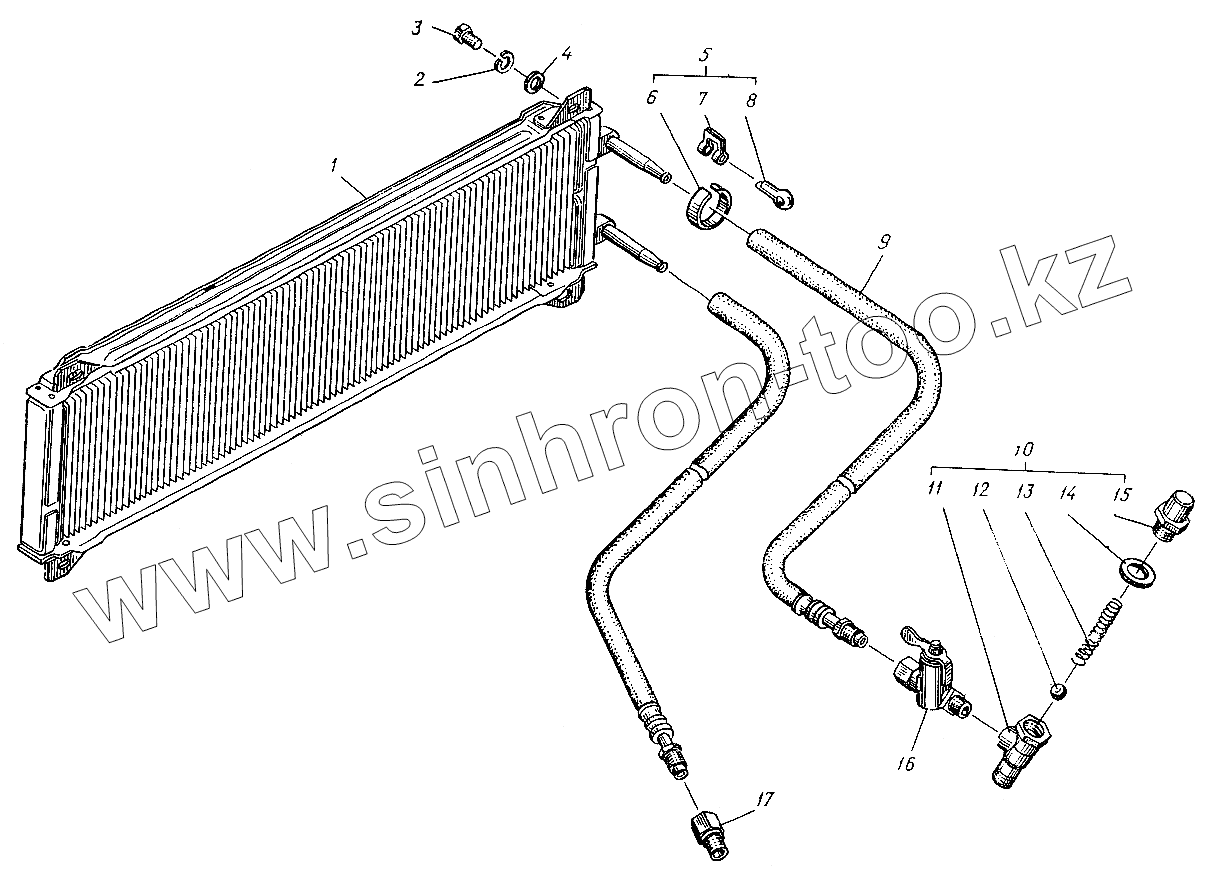

Позиция на иллюстрации	Заводской номер детали		Название детали
1	63-1013010-Б3		Радиатор в сборе
2	252135-П2		Шайба 8
3	201452-П29		Болт М8х12
4	252005-П8		Шайба 8
5	4045-1104029		Хомутик в сборе
6	4000М-1104110		Лента стяжная хомутика
7	4000-1303027		Пряжка хомута
8	258079-П8		Шплинт 6,3х20
9	63-1013100-Б		Шланг в сборе
10	63-1013095		Клапан в сборе
11	63-1013097		Корпус клапана
12	353087-П		Шарик
13	202-6092		Пружина
14	297248-П		Прокладка диаметром 18мм
15	296499-П2		Пробка М18х1,5
16	51-1013140-А		Краник запорный
17	280074-П29		Штуцер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
