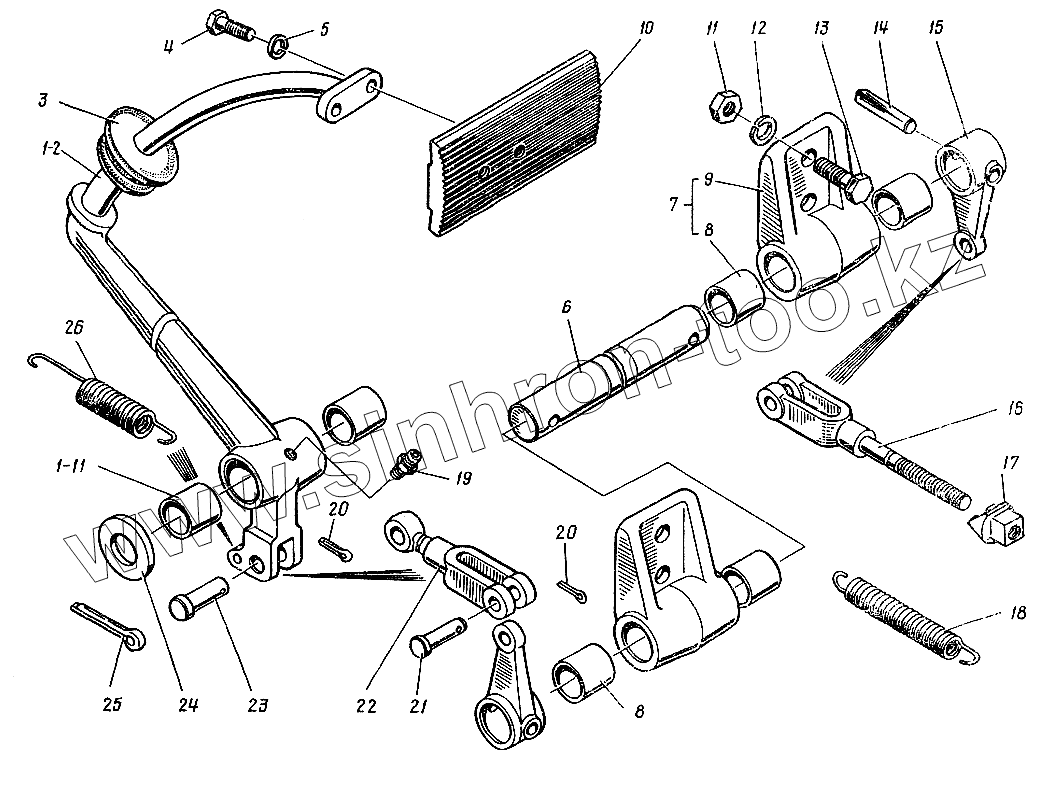

Каталог запасных частей к технике: ЛЗА 4014. Привод выключения сцепления
1
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51-3504010-А2 | Педаль в сборе | |
| 2 | 4014-1602012-10 | Педаль | |
| 3 | 695М-1602035 | Муфта защитная | |
| 4 | 201457-П29 | Болт М8х22 | |
| 5 | 252135-П2 | Шайба 8 | |
| 6 | 4014-1602035-11 | Валик | |
| 7 | 4014-1602050-11 | Кронштейн в сборе | |
| 8 | А-7058-В | Втулка | |
| 9 | 4014-1602052-11 | Кронштейн | |
| 10 | 4014-1602022 | Площадка | |
| 11 | 250512-П29 | Гайка М10 | |
| 12 | 252136-П2 | Шайба 10 | |
| 13 | 201501-П29 | Болт М10х35 | |
| 14 | 258978-П8 | Штифт 8х40 | |
| 15 | 51-1602105-А | Рычаг | |
| 16 | 4014-1602016 | Тяга | |
| 17 | 51Ю-1602118 | Гайка | |
| 18 | 11-7547 | Пружина оттяжная | |
| 19 | 264020-П29 | Масленка I-А1 | |
| 20 | 258039-П8 | Шплинт 3,2х20 | |
| 21 | 260036-П8 | Палец 8х30 | |
| 22 | 4014-1602017 | Тяга | |
| 23 | 260059-П8 | Палец 10х32 | |
| 24 | 252020-П8 | Шайба 22 | |
| 25 | 258071-П8 | Шплинт 5х45 | |
| 26 | М-2472-А | Пружина |
