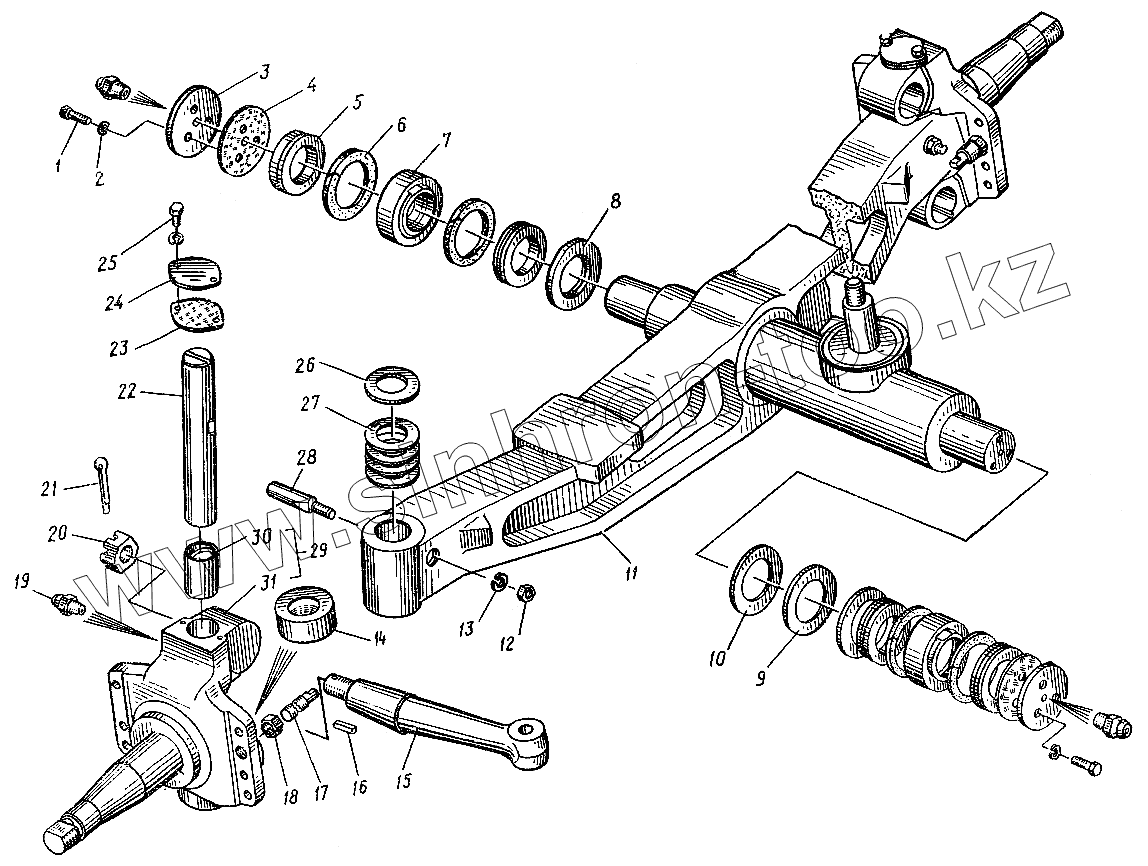

Каталог запасных частей к технике: ЛЗА 4014. Ось задняя и поворотные кулаки

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
4014-2910004-01	4014-2910004-01		Балка задняя в сборе
130-3001011-В	130-3001011-В		Кулак с гайкой поворотный левый в сборе
130-3001009-В	130-3001009-В		Кулак с гайкой поворотным в сборе
4014-2910001-01	4014-2910001-01		Подвеска с колесами задняя в сборе
1	201459-П29		Болт М8х28
2	252135-П29С		Шайба 8
3	4014-3001070		Крышка
4	4014-3001068		Прокладка
5	4014-3001062		Втулка
6	4014-3001064		Кольцо
7	ШС-50		Подшипник шарнирный
8	4014-3001073-01		Кольцо упорное
9	4014-3001074		Прокладка регулировочная
10	4014-3001072		Прокладка регулировочная
11	4014-3001010-01		Ось задняя
12	250514-П29		Гайка М12
13	252137-П2		Шайба 12
14	29908		Подшипник в кожухе роликовый упорный
15	4014-3001030		Рычаг правый
15	4014-3001031		Рычаг левый
16	4045М-3001033		Шпонка
17	4045М-3001026		Упор
18	250561-П29		Гайка М16х1,5
19	264020-П29		Масленка I-А1
20	303332-П29		Гайка М27х1,5
21	258071-П8		Шплинт 5х45
22	120-3001019		Шкворень
23	120-3001055		Прокладка
24	120-3001054		Крышка
25	201452-П29		Болт М8х12
26	120-3001023		Шайба кулака
27	120-3001022		Шайба регулировочная
28	4045-3001025		Клин стопорный
29	4014-3001013		Кулак поворотный левый в сборе
29	4014-3001012		Кулак поворотный правый в сборе
30	120-3001016		Втулка
31	130-3001015-В		Кулак поворотный левый
31	130-3001014-В		Кулак поворотный правый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
