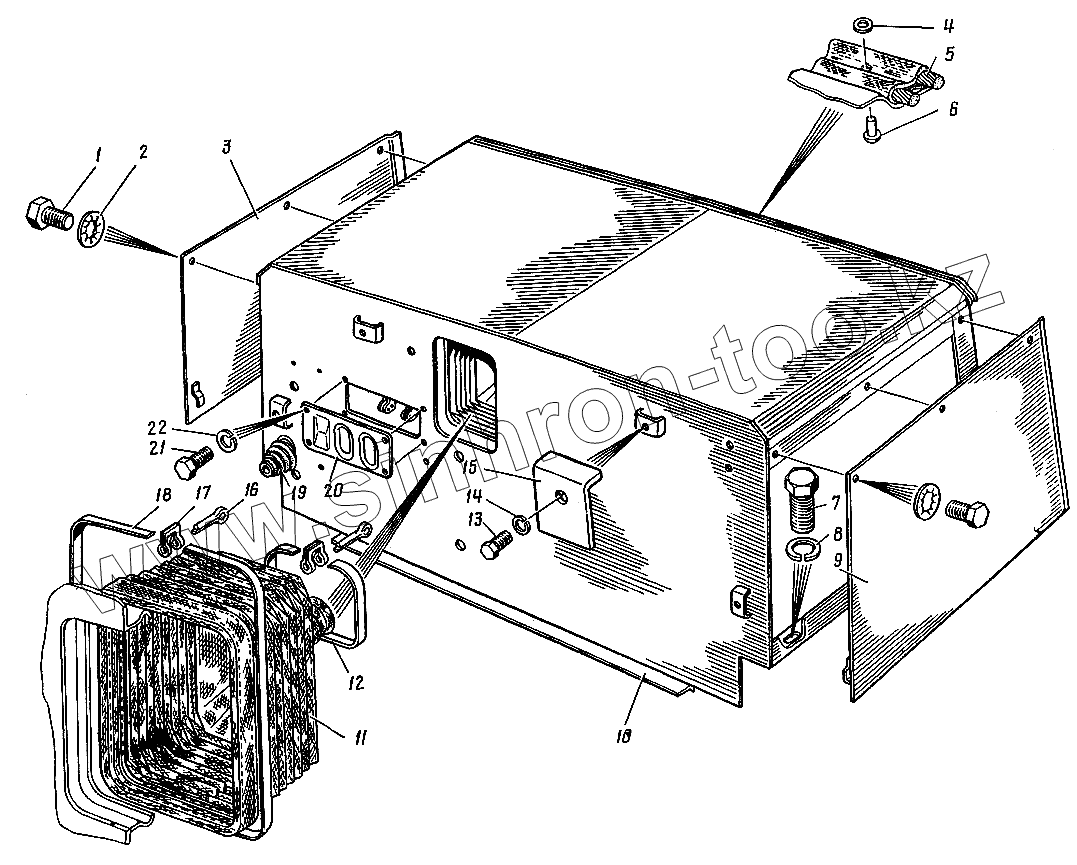

Каталог запасных частей к технике: ЛЗА 4014. Оперение
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201452-П29 | Болт М8х12 | |
| 2 | 252270-П2 | Шайба 8 | |
| 3 | 4014-8400046 | Боковина правая | |
| 4 | 252000-П8 | Шайба 3 | |
| 5 | 4014-8400020 | Прокладка в сборе | |
| 6 | 255024-П8 | Заклепка 3х6 | |
| 7 | 201495-П29 | Болт М10х20 | |
| 8 | 252136-П29 | Шайба 10 | |
| 9 | 4014-8400045 | Боковина левая | |
| 10 | 4014-8400011 | Оперение | |
| 11 | 4014-8400021 | Чехол в сборе | |
| 12 | 4000М-1104110 | Лента стяжная хомутика | |
| 13 | 201499-П29 | Болт М10х30 | |
| 14 | 252136-П29 | Шайба 10 | |
| 15 | 4014-5000050 | Скоба | |
| 16 | 258079-П8 | Шплинт 6,3х20 | |
| 17 | 4000-1303027 | Пряжка хомута | |
| 18 | 4014-8400047 | Лента стяжная | |
| 19 | 4014-8400050-А | Чехол | |
| 20 | 4014-8400048 | Пластина | |
| 20 | 4014-8400048 | Пластина | |
| 21 | 201416-П29 | Болт М6х12 | |
| 21 | 201416-П29 | Болт М6х12 | |
| 22 | 252134-П2 | Шайба 6 | |
| 22 | 252134-П2 | Шайба 6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
