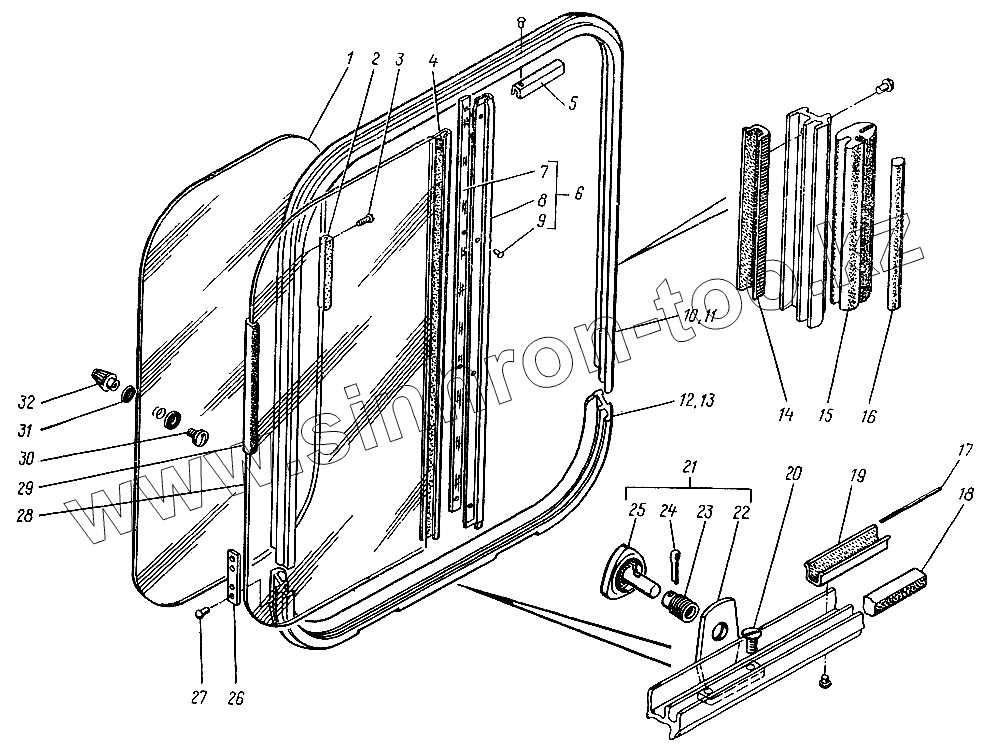

Каталог запасных частей к технике: ЛЗА 4014. Окно двери

Тип техники

Марка

Модель

Схема

4014-6103010

4014-6103011

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
4014-6103010	4014-6103010		Окно правое в сборе
4014-6103011	4014-6103011		Окно левое в сборе
1	4014-6103037		Стекло подвижное
2	4014-6103041		Вкладыш рамки
3	240820-П29		Винт М4х18
4	4014-6103029		Уплотнитель
5	4014-6103034		Желоб верхний
6	4014-6103015		Стойка в сборе
7	4014-6103039		Уплотнитель
8	4014-6103038		Стойка
9	255683-П8		Заклепка 3х6
10	4014-6103031		Рамка верхняя левая
11	4014-6103030		Рамка верхняя правая
12	4014-6103033		Рамка нижняя левая
13	4014-6103032		Рамка нижняя правая
14	4014-6103050		Желоб рамки
15	4014-6103046		Уплотнитель
16	4014-6103047		Замок уплотнителя
17	4014-6103048		Проволока
18	4014-6103042		Уплотнитель
19	4014-6103035		Желоб нижний
20	221577-П29		Винт М5х10
21	4014-6103016		Запор в сборе
22	4014-6103053		Кронштейн запора
23	4014-6103055		Втулка запора
24	258012-П29		Шплинт 2х12
25	4014-6103064		Ручка запора
26	4014-6103049		Планка
27	254248-П8		Заклепка 3х8
28	4014-6103036		Стекло неподвижное
29	4014-6103040		Уплотнитель
30	4014-6103051		Винт
31	4014-6103052		Прокладка
32	4014-6103043		Ручка
