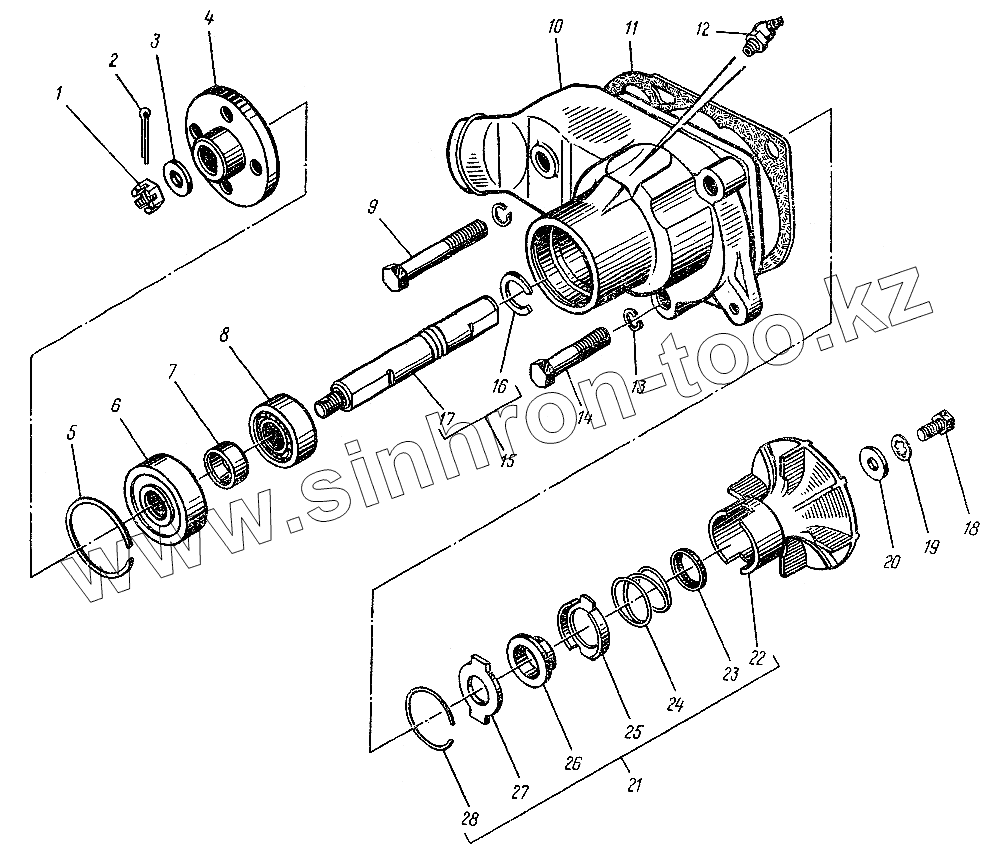

Каталог запасных частей к технике: ЛЗА 4014. Насос водяной
12-1307010-Г2
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1307010-Г2 | 12-1307010-Г2 | Насос водяной в сборе | |
| 1 | 250976-П8 | Гайка М10х1 | |
| 2 | 258039-П | Шплинт 3х20 | |
| 3 | 252006-П8 | Шайба 10 | |
| 4 | 12-1307024-В | Ступица шкива насоса | |
| 5 | 66-1307028 | Кольцо стопорное | |
| 6 | 53-1307027 | Подшипник передний | |
| 6 | 20803 | Подшипник передний | |
| 7 | 12-1307025 | Втулка распорная | |
| 8 | 12-1307027 | Подшипник задний | |
| 8 | 20703-А | Подшипник задний | |
| 9 | 201295-П8 | Болт М10х65 | |
| 10 | 12-1307015-Д | Корпус насоса | |
| 11 | 12-1307048 | Прокладка | |
| 12 | 264030-П8 | Масленка П-А-45 | |
| 13 | 252136-П2 | Шайба 10 | |
| 14 | 201290-П8 | Болт М10х45 | |
| 15 | 13-1307019-11 | Валик в сборе | |
| 16 | 52-1307029 | Кольцо стопорное | |
| 17 | 13-1307023-21 | Валик | |
| 18 | 201238-П8 | Болт М8х14 | |
| 19 | 252175-П8 | Шайба 8 | |
| 20 | 293277-П8 | Шайба 8 | |
| 21 | 12-1307030-Б1 | Крыльчатка с сальником в сборе | |
| 22 | 12-1307032-Б1 | Крыльчатка | |
| 23 | 11-8528-Б | Кольцо манжеты | |
| 24 | 12-1307034-А2 | Пружина сальника | |
| 25 | 12-1307052-Б | Обойма сальника | |
| 26 | 11-8515-А3 | Манжета сальника | |
| 27 | 24-1307041 | Шайба уплотнительная | |
| 28 | 12-1307042 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
