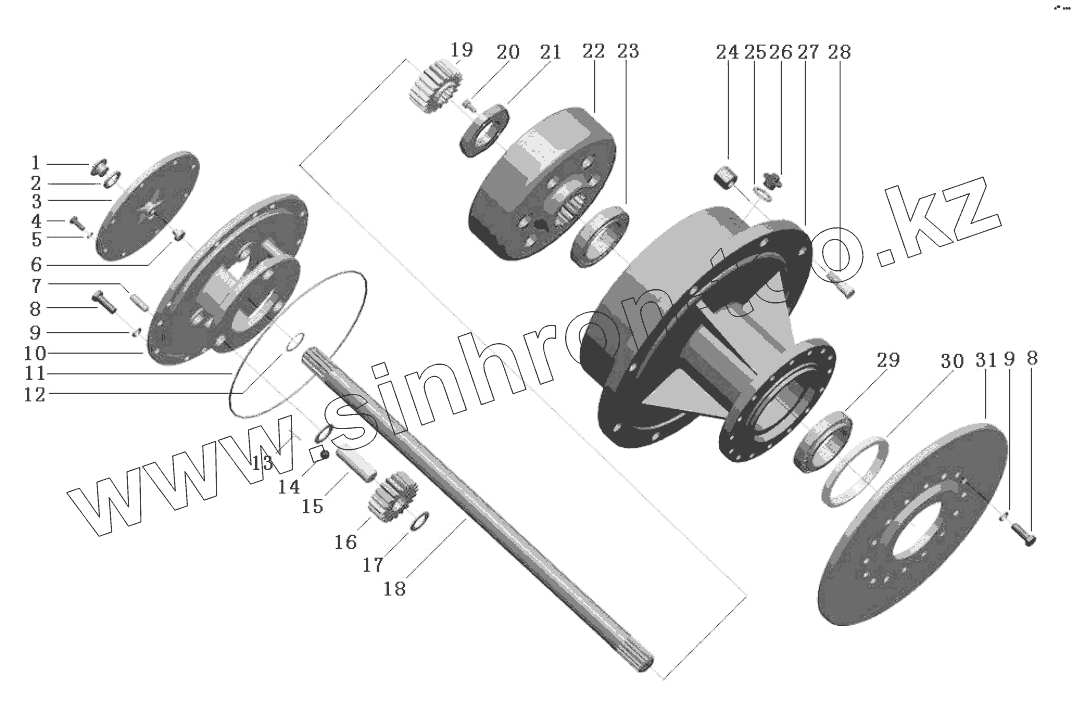

Каталог запасных частей к технике: Luneng LN-918. Planetary Reduction
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL10.4AB-69 | Plug Screw | |
| 2 | JB982-77 | Washer | |
| 3 | ZL15F(A).2-6 | Cover | |
| 4 | GB/T5782-86 | Bolt | |
| 5 | GB/T93-1987 | Washer | |
| 6 | ZL15F.2-4 | Pin | |
| 7 | GB/T119-86 | Pin | |
| 8 | GB/T5785-86 | Bolt | |
| 9 | GB/T93-87 | Washer | |
| 10 | ZL15F.2.2-4 | Planet Carrier | |
| 11 | ZL15F.2-7 | O-Ring | |
| 12 | GB/T894.1-86 | Circlip | |
| 13 | GB/T309-2000 | Needle Roller | |
| 14 | GB/T308-2002 | Steel Ball | |
| 15 | ZL15F.2.2-2 | Planet Gear Shaft | |
| 16 | ZL15F.2.2-1 | Planet Gear | |
| 17 | ZL15F.2.2-3 | Planet Gear Circlip | |
| 18 | ZL15F.2-3A | Long Axle Shaft | |
| 18 | ZL15F.2-3B | Short Axle Shaft | |
| 19 | ZL15F.2-5 | Sun Gear | |
| 20 | GB/T70.1-2000 | Bolt | |
| 21 | ZL15F.2-20 | Lock Nut | |
| 22 | ZL15F.2.1-1B | Ring Gear | |
| 23 | GB/T297-94 | Bearing | |
| 24 | ZL15F.2-17A | Ball Nut | |
| 24 | ZL15F.2-17B | Ball Nut | |
| 25 | JB982-77 | Washer | |
| 26 | ZL15F.2-14A | Plug Screw | |
| 27 | ZL15F.2-8D | Hub | |
| 28 | ZL15F.2-16DA | Rim Bolt | |
| 28 | ZL15F.2-16DB | Rim Bolt | |
| 29 | GB/T297-94 | Bearing | |
| 30 | GB/T9877.1-88 | Oil Seal | |
| 31 | ZL15.03.04.017 | Braking Disc |
