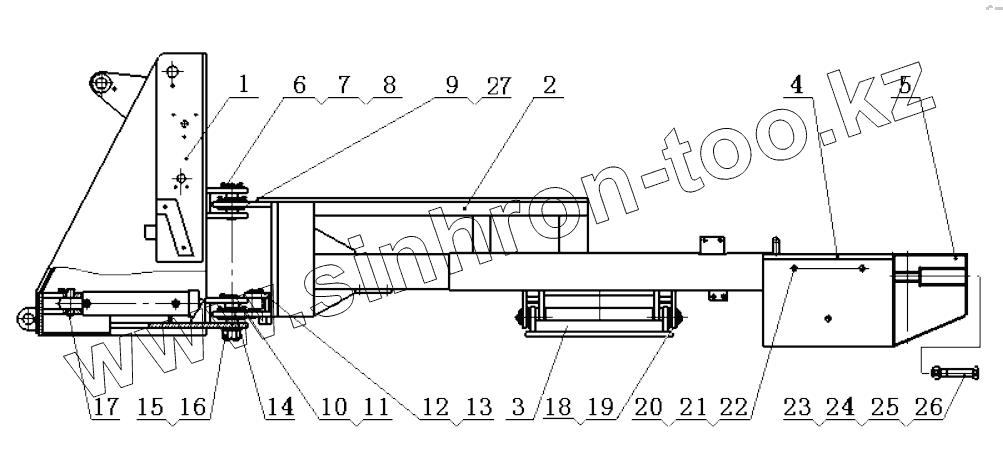

Каталог запасных частей к технике: Luneng LN-915. Front & Rear Chassis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LN915.7.1 | Front Chassis | |
| 2 | LN915.8.1 | Rear Chassis | |
| 3 | LN915.8.4 | Sway Frame | |
| 4 | LN915.8.3 | Battery Box | |
| 5 | LN915.8.2 | Rear Counterweight | |
| 6 | LN915.7.3 | Shaft Pin | |
| 7 | GB/T5782-86 | Bolt | |
| 8 | GB/T93-87 | Washer | |
| 9 | LN915.8-4 | Flange | |
| 10 | LN915.7-4 | Shaft Pin | |
| 11 | LN915.7-7 | Plate | |
| 12 | LN915.8-3 | Shaft Pin | |
| 13 | LN915.8-10 | Plate | |
| 14 | LN915.8-2 | Flange | |
| 15 | LN920.8-13 | Nut | |
| 16 | GB91-86 | Cotter Pin | |
| 17 | LN915.7-3 | Shaft Pin | |
| 18 | LN915.8.5 | Shaft Pin | |
| 19 | LN915.8-11 | Pipe | |
| 20 | GB5783-86 | Bolt | |
| 21 | GB93-87 | Washer | |
| 22 | GB/T889.1 | Nut | |
| 23 | GB5783-86 | Bolt | |
| 24 | GB6170-86 | Nut | |
| 25 | GB93-87 | Washer | |
| 26 | GB97.1-85 | Washer | |
| 27 | GE40ES | Bearing |
