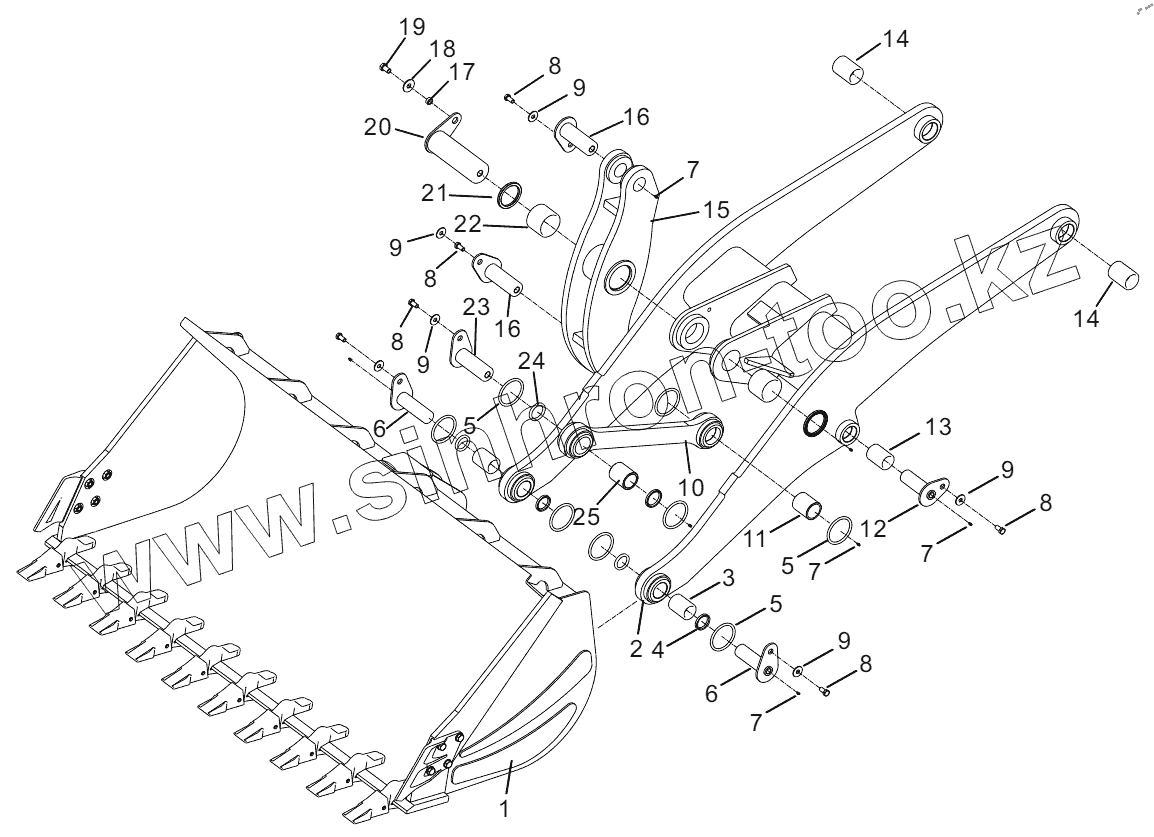

Каталог запасных частей к технике: Lonking (LongGong) ZL50NC. IMPLEMENT SYSTEM (30811900254)
1
2
3
4
5
5
5
6
6
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30811001293 | 30811001293 | Boom welding | |
| 30873900021 | 30873900021 | Boom welding | |
| 1 | 30871900077 | Bucket assembly | |
| 2 | 30811001367 | Boom welding | |
| 3 | 30811102005 | Boom lower shaft sleeve | |
| 4 | 56162002601 | O-ring seal B70x90x10 | |
| 5 | 60980000185 | O-ring seal | |
| 6 | 30811001298 | Welding of bucket lower pin shaft | |
| 7 | 56201000301 | Oil cup | |
| 8 | 51204151414 | Bolt M20 x 40 | |
| 9 | 30811103029 | Washer 20 | |
| 10 | 30872900000 | Tie rod welding | |
| 11 | 30811100403 | Tie rod shaft sleeve | |
| 12 | 30811001294 | Welding of boom cylinder upper pin shaft | |
| 13 | 30811100402 | Boom lower shaft sleeve | |
| 14 | 30811100208 | Boom upper shaft sleeve | |
| 15 | 30874900000 | Rocker arm welding | |
| 16 | 30811001295 | Tie rod shaft welding | |
| 17 | 30811101307 | Sleeve | |
| 18 | 51420170121 | Washer 24 | |
| 19 | 51204171514 | Bolt M24x40 | |
| 20 | 30890000014 | Welding of rocker arm middle pin shaft | |
| 21 | 56176009601 | O-ring seal B120x150x12 | |
| 22 | 60916010029 | Rocker arm middle shaft sleeve | |
| 23 | 30811001297 | Welding of bucket upper pin shaft | |
| 24 | 56162001101 | O-ring seal B80x100x10 | |
| 25 | 30811102006 | Tie rod shaft sleeve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
