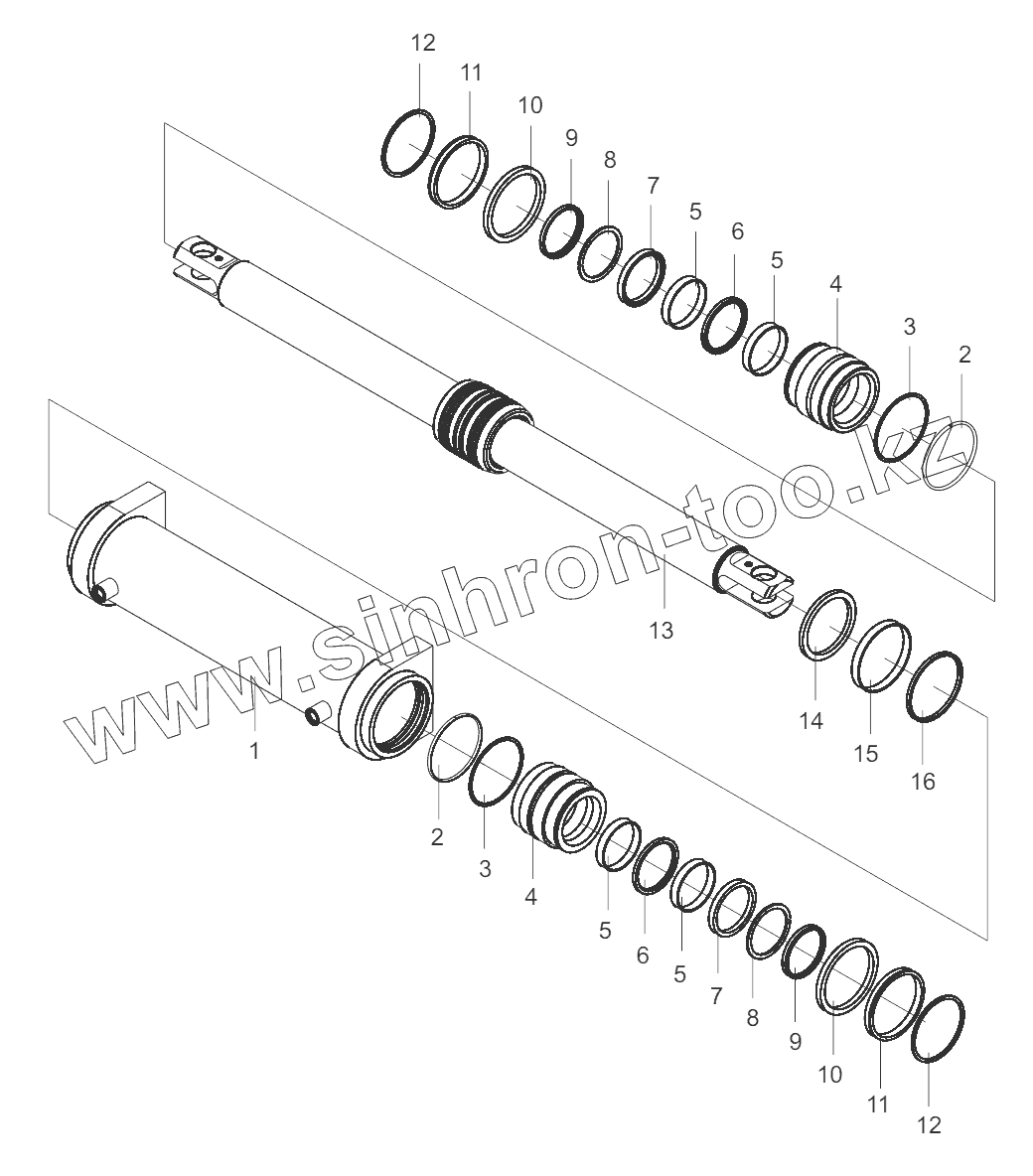

Каталог запасных частей к технике: Lonking (LongGong) LG-160DT. Steering oil cylinder
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LG0160DT.03.01.03.01 | Cylinder body | |
| 2 | 115X5.3 | O-ring | |
| 3 | 116.4X125X1.5 | Check ring | |
| 4 | LG0160DT.03.01.03-01 | Guide thimble | |
| 5 | 85X90X15 | Back-up ring | |
| 6 | 85X100.5X6 | Buffer ring | |
| 7 | 100X85X10 | Seal ring | |
| 8 | 100X85X3 | Check ring | |
| 9 | 95X85X6 | Dust seal | |
| 10 | LG0160DT.03.01.03-02 | Snap ring | |
| 11 | LG0160DT.03.01.03-03 | Check ring | |
| 12 | 115 | Elastic collar | |
| 13 | LG0160DT.03.01.03.02 | Piston rod ass'y | |
| 14 | 125X104X8 | Seal ring | |
| 15 | 125X120X15 | Back-up ring | |
| 16 | 125X117X6 | Scraper ring |
