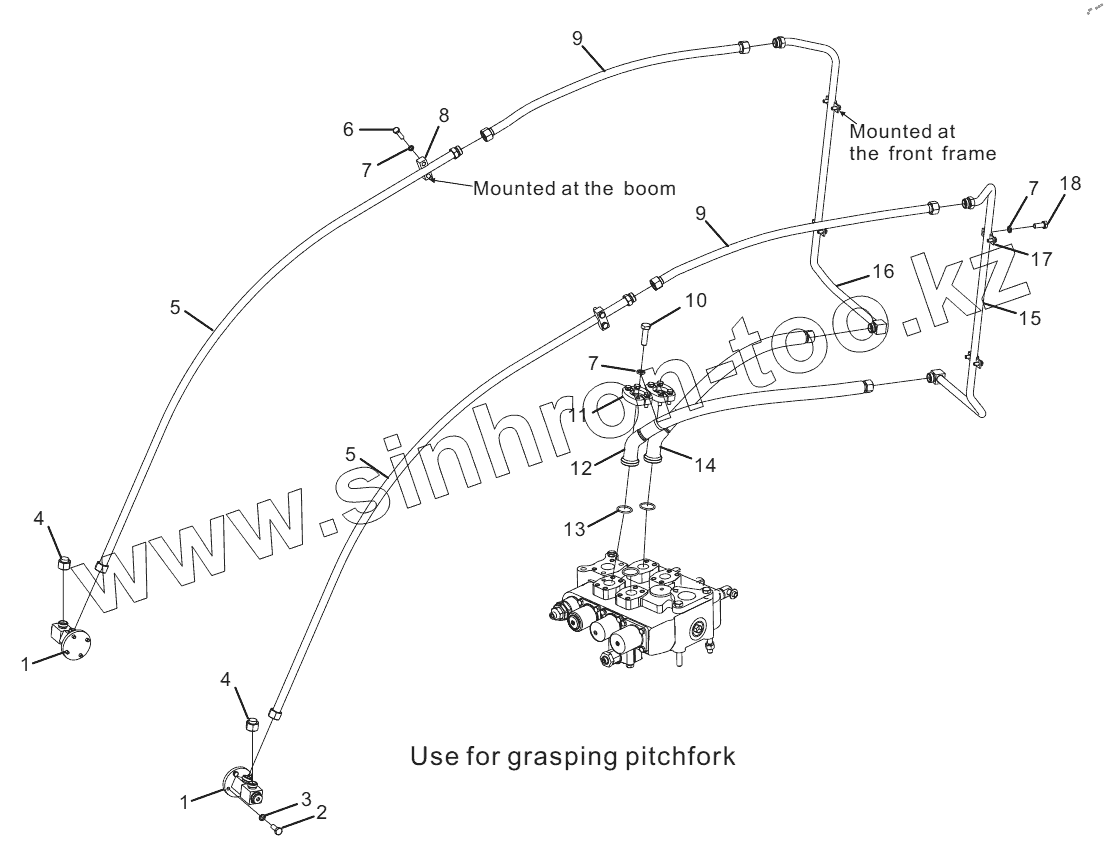

Каталог запасных частей к технике: Lonking (LongGong) LG833NG. THIRD PIPELINE ASSEMBLY (30807000586)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

6

7

7

7

8

9

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30893900121		Swivel joint assembly
2	51204091014		Bolt
3	51401090107		Washer
4	17601000829		Stopper
5	30893900471		Steel pipe welding
6	51204101414		Bolt
7	51401100107		Spring lock washer
8	30807101832		Pipe clamp 2
9	17272000112		Hose assembly
10	51204101214		Bolt
11	60911011234		FLANGE CLIP
12	17272012256		Hose assembly
13	56900000401		O-ring 32.92x3.53
14	17272012255		Hose assembly
15	30893000638		Steel pipe welding
16	30893000637		Steel pipe welding
17	30807100922		Pipe clamp
18	51204101014		Bolt
